ŠOUPÁTKO VÍKOVÉ



ŠOUPÁTKO VÍKOVÉ S 20 111 610



MATERIÁL

Těleso, klín, víko, ucpávkové těleso, ucpávkové víko a ruční kolo jsou ze šedé litiny. Vřeteno je z korozivzdorné oceli, vřetenová matice z bronzu. Těsnící plochy jsou ze základního materiálu, korozivzdorné oceli nebo mosazi. Těsnění bezazbestové.

PN 10

POUŽITÍ

Šoupátko lze použít jako uzavírací nebo vypouštěcí orgán, jako regulační orgán je nevhodné. Provozní látkou mohou být neagresivní kapaliny, páry a plyny, a to pro tlaky do 1 MPa a teploty od -10°C do +150°C.

TECHNICKÝ POPIS

Šoupátko má oválné těleso, tuhý klín, odlité vodící lišty, nestoupající vřeteno. Ovládání ručním kolem.

MONTÁŽ

Do horizontálního potrubí s ovládáním nahoře. Jinou polohu nutno konzultovat s dodavatelem.

PŘIPOJENÍ

Připojovací rozměry přírub jsou dle DIN 2532. Stavební délky dle DIN 3202/F5.

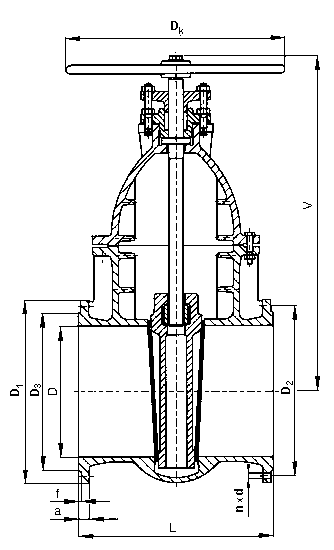

DN D V L D1 D2 D3 f a d n d1 Dk kg
350 350 890 550 505 460 430 4 30 23 16 40 500 340
400 400 1000 600 565 515 482 4 32 27 16 44 640 474
500 500 1200 700 670 620 585 4 34 27 20 50 720 724
600 600 1360 800 780 725 685 5 36 30 20 50 720 1166
700 700 1550 900 895 840 800 5 40 30 24 55 800 1434
800 800 1780 1000 1015 950 905 5 44 33 24 60 800 1999
