ŠOUPÁTKO TŘMENOVÉ



ŠOUPÁTKO TŘMENOVÉ S 43 121 4X, 3X
S 43 123 4X, 3X
POUŽITÍ

Uzavírací armatura pro vodu, vodí páru, plyny a jiné neagresivní kapaliny používané v energetických a chemických zařízeních pro provozní tlaky a teploty (dle nateriálového provedení):

Teplota [°C] -463 -4100 -4160 -4250 -363 -3100 -3160 -3250
Tlak [MPa]
200 5,30 8,30 13,30 20,80 5,10 8,20 13,10 20,60
300 4,00 6,40 10,20 15,90 2,70 4,30 6,90 10,70
400 3,00 4,70 7,60 11,80 2,40 3,80 6,00 9,40
PN 63 až 250

TECHNICKÝ POPIS

Šoupátko je třmenové se stoupajícím netočivým vřetenem a s pružným klínem. Sedla a klín mají navařeny těsnící plochy z tvrdé návarové slitiny. Sedla jsou v tělese nalisována a zavřena. Vřeteno je v samotěsnícím víku utěsněno ucpávkou.

Šoupátka jsou vyráběna pro tlak:
X - PN 63, 100, 160, 250

PŘIPOJENÍ

Stavební délky jsou uvedeny v tabulce. Přivařovací konce podle ČSN 13 1075 (popř. ČSN 13 1070). Šoupátka lze dodat i v přírubovém provedení se stavebními délkami podle ČSN 13 3045. Šoupátka DN 65 - 100 lze dodat jen v PN 100, 160 a 250.

MATERIÁL

  do 400°C do 560°C
Těleso, víko, klín 11 416 15 128
Vřeteno korozivzdorná ocel (tř. 17)
Sedlo 11 416 15 128
Těsnící plochy (návar) stellit 6
Těsnění ucpávky bezazbestové grafitové

ZKOUŠENÍ

Šoupátko je zkoušeno podle ČSN 13 3060, část 2.

MONTÁŽ

Šoupátko je možno montovat do vodorovného i svislého potrubí. U šoupátka ovládaného servomotorem je třeba respektovat předpisy pro el. servomotor.

OVLÁDÁNÍ

Šoupátko je možno ovládat ručním kolem (ON 13 3114), servomotorem nebo ze stojanu (ON 13 3140 a ON 13 3142). Typ servomotoru a maximální tlakový spád stanoví dodavatel.

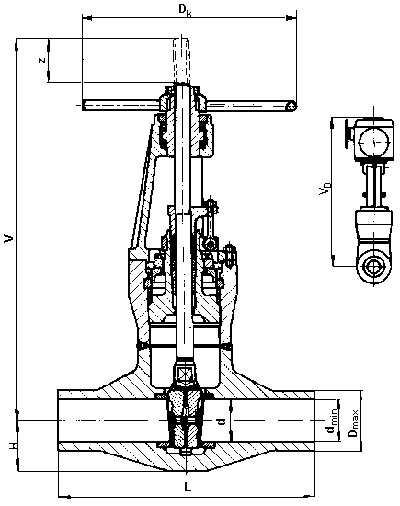

DN/d L H V z VD Dmax dmin Dk kg
ruční motor
65/50 360 70 537 60 805 77 50 320 66 135
