VENTIL POJISTNÝ, NÍZKOZDVIŽNÝ, ČEPOVÝ VENTIL POJISTNÝ, NÍZKOZDVIŽNÝ, ČEPOVÝ, PLYNOTĚSNÝ

VENTIL POJISTNÝ, NÍZKOZDVIŽNÝ, ČEPOVÝ
VENTIL POJISTNÝ, NÍZKOZDVIŽNÝ, ČEPOVÝ, PLYNOTĚSNÝ

P 10 287 616
P 11 287 616

MATERIÁL

Těleso, kryt, poklop jsou ze šedé litiny. Kuželka, sedlový kroužek, vodící pouzdro z korozivzdorné oceli. Pružina je ze speciální oceli.

MONTÁŽ

Ventil je nutno montovat do vodorovného s kolmou podélnou osou.

PN 16

POUŽITÍ

K jištění tlakových nádob a jiných tlakových zařízení proti překročení stanoveného tlaku, pro vodu a vzduch, na zvláštn požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

PN 16 1,6 MPa při teplotě do 200°C

Rozsah nastavitelnosti otevíracích přetlaků je od 0,1 MPa do 1,6 MPa.

TECHNICKÝ POPIS

Ventil je v uzavřeném provedení s nadzdvihovacím zařízením pro přezkoušení činnosti za provozu. V tělese je zaválcováno sedlo, na které dosedá uzavírací kuželka. Kuželka je přitlaována do sedla tlačným hrotem. Sílu vyvozuje pružina. Pojistný ventil pracuje samočinně tlakem pracovní látky na kuželku. Směr proudění je pod kuželku.

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

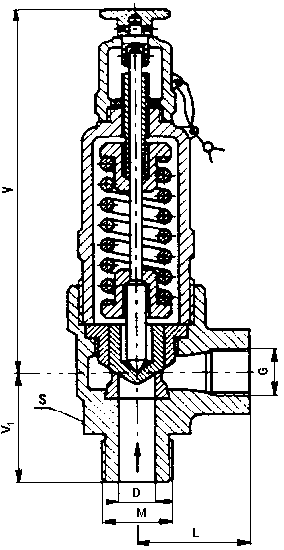

DN	D	M	G	L	L₁	V	S	p max.	kg
15	15	M 27 x 1,5	G 1/2”	43	155	42	41	1,6	1,4
25	25	M 42 x 2	G 1”	60	185	50	60	1,6	2,8

	Otevírací přetlak MPa
DN	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0	1,1	1,2	1,3	1,4	1,5	1,6
	Propustnost kg/h
15	8,9	12,6	15,4	17,8	19,9	21,8	23,6	25,2	26,7	28,2	29,5	30,9	32,1	33,3	34,5	35,6
25	173,4	245,3	300,4	346,9	387,8	424,8	458,9	490,6	520,3	548,5	575,3	600,8	625,4	649,0	671,8	693,8

	Otevírací přetlak MPa
DN	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0	1,1	1,2	1,3	1,4	1,5	1,6
	Propustnost kg/h
15	0,59	0,89	1,19	1,49	1,79	2,09	2,39	2,69	2,99	3,29	3,59	3,89	4,19	4,49	4,79	5,09
25	24,7	37,2	49,8	62,3	74,8	87,3	99,8	112,3	124,8	137,3	124,8	137,3	149,8	162,3	199,9	212,4
