VENTIL POJISTNÝ NÍZKOZDVIŽNÝ, ČEPOVÝ

VENTIL POJISTNÝ NÍZKOZDVIŽNÝ, ČEPOVÝ

P 14 287 5100
P 14 287 5250

PŘIPOJENÍ

Ventil pojistný, nízkozdvižný, čepový je proveden na vstupní části s vnějším metrickým závitem a na výstupní části s vnitřním trubkovým závitem válcovým.

MATERIÁL

Těleso je z uhlíkaté ocelolitiny, sedlo v tělese je naneseno navařením chromové nerezavějící oceli. Kuželka je vyrobena z kalitelné nerezavějící oceli třískovým obráběním, kalena a broušena.

PN 100, PN 250

POUŽITÍ

Ventil lze použít k jištění tlakových nádob a jiných tlakových zařízení proti překročení stanoveného tlaku. Provozní látkou mohou být vodní pára, vzduch, neagresivní kapaliny a plyny pro tlaky PN 100 a PN 250 a pro teploty do 300°C podle ČSN 13 0010. Při použití pro vyšší pracovní teploty se tyto ventily upravují tak, že se vkládá mezi těleso a kryt pružiny speciální vložka. Tím se docílí zvětšení prostoru za účelem ochlazení pružiny.

TECHNICKÝ POPIS

Ventil pojistný, pružinový, nízkozdvižný, nárožní, čepový, z ocelolitiny, v plynotěsném provedení, se vyrábí pro PN 100 a PN 250 a pro teploty do 300°C jako bezpečnostní orgán, který jistí tlakové nádoby proti nedovolenému stoupnutí provozního přetlaku.

MONTÁŽ

Ventil je nutno montovat do vodorovného s kolmou podélnou osou.

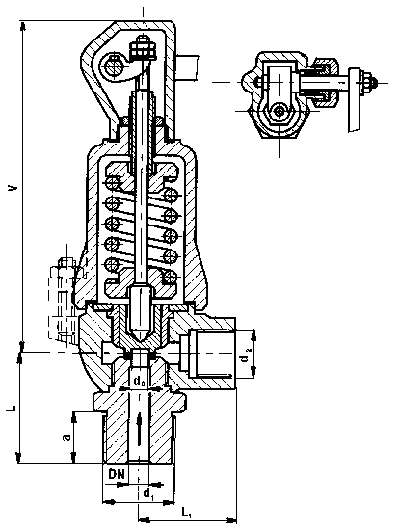

P 14 287 5100
DN	d_o	L	L₁	V	d₁	d₂	a	kg
15	15	82	70	258		G 1”	40	9,5
P 14 287 5250
DN	d_o	L	L₁	V	d₁	d₂	a	kg
15	15	88	70	258		G 1 1/2”	40	10,0
