VENTIL POJISTNÝ PRUŽINOVÝ, PLNOZDVIŽNÝ, PLYNOTĚSNÝ

VENTIL POJISTNÝ
PRUŽINOVÝ, PLNOZDVIŽNÝ, PLYNOTĚSNÝ

P 52 217 5100

MONTÁŽ

Ventil je nutno montovat do vodorovného s kolmou podélnou osou.

PŘIPOJENÍ

Připojovací rozměry přírub odpovídají ČSN 13 1160 a příslušným normám DIN.

POZNÁMKA

Podrobnější projekční podklady i pro odvozené varianty ventilů si lze vyžádat u výrobce nebo dodavatele.

PN 100

POUŽITÍ

K jištění tlakových nádob a jiných tlakových zařízení proti překročení stanoveného tlaku. Provozní látkou mohou být vzduch a neagresivní plyny pro tlaky PN 100 a teploty do 300°C dle ČSN 13 0010 s omezením otevíracích přetlaků u větších světlostí. Pro teploty nad 200°C se používá provedení s chladícím nástavcem. Nejnižší otevírací přetlak pro PN 100 je 2MPa.

TECHNICKÝ POPIS

Ventil pojistný, pružinový, plnozdvižný, nárožní, v plynotěsném provedení, s rozšířeným výstupem a s nadzdvihovací pákou pro přezkoušení jeho činnosti za provozu, je bezpečnostní orgán, který jistí tlakové nádoby proti nedovolenému stoupnutí provozního přetlaku.

MATERIÁL

Těleso je z uhlíkaté ocelolitiny. Součásti na nichž závisí bezpečná funkce jsou z nerezavějící oceli. Na pružiny se používá speciální ocel.

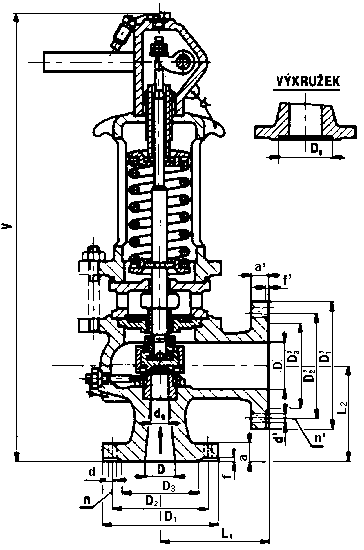

DN	DN’	d_o	L₁	L₂	V	D	D₁	D₂	D₃	D₅	a	f	d	n	D’	D₁’	D₂’	D₃’	a’	f’	d’	n’	p max.	kg
25	40	15	110	120	495	26	140	100	68	58	24	2	18	4	40	150	110	88	18	3	18	4	10	18,4
40	65	25	130	140	635	38	170	125	88	76	26	3	22	4	70	185	145	122	22	3	18	8	10	34,9
50	80	32	150	150	800	49	195	145	102	88	28	3	26	4	80	200	160	133	24	3	18	8	10	57,8

p max. = maximální otevírací přetlak (MPa)
