VENTIL POJISTNÝ PRUŽINOVÝ, PLNOZDVIŽNÝ, PLYNOTĚSNÝ

VENTIL POJISTNÝ
PRUŽINOVÝ, PLNOZDVIŽNÝ, PLYNOTĚSNÝ

P 52 217 540

MONTÁŽ

Ventil je nutno montovat do vodorovného s kolmou podélnou osou.

PŘIPOJENÍ

Připojovací rozměry přírub odpovídají ČSN 13 1160 a příslušným normám DIN.

MATERIÁL

Těleso je z uhlíkaté ocelolitiny. Součásti, na nichž závisí bezpečná funkce jsou z nerezavějící oceli. Na pružiny se používá speciální ocel.

PN 40

POUŽITÍ

K jištění tlakových nádob a jiných tlakových zařízení proti překročení stanoveného tlaku. Provozní látkou mohou být vzduch a neagresivní plyny pro tlaky PN 40 a teploty do 300°C dle ČSN 13 0010 s omezením otevíracích přetlaků u větších světlostí. Pro teploty nad 200°C se používá provedení s chladícím nástavcem. Nejnižší otevírací přetlak pro PN 40 je 0,05 MPa.

TECHNICKÝ POPIS

Ventil pojistný, pružinový, plnozdvižný, nárožní, v plynotěsném provedení, s rozšířeným výstupem a s nadzdvihovací pákou pro přezkoušení jeho činnosti za provozu, je bezpečnostní orgán, který jistí tlakové nádoby proti nedovolenému stoupnutí provozního přetlaku.

POZNÁMKA

Podrobnější projekční podklady i pro odvozené varianty ventilů si lze vyžádat u výrobce nebo dodavatele.

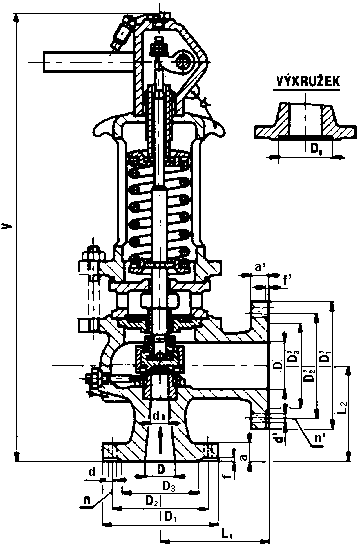

DN	DN’	d_o	L₁	L₂	V	D	D₁	D₂	D₃	D₅	a	f	d	n	D’	D₁’	D₂’	D₃’	a’	f’	d’	n’	p max.	kg
25	40	15	100	105	440	25	115	85	68	-	18	2	14	4	40	150	110	88	18	3	18	4	4	18,7
40	65	25	120	130	600	40	150	110	88	-	18	3	18	4	70	185	145	122	18	3	18	4	4	32,5
50	80	32	125	145	600	50	165	125	102	-	20	3	18	4	80	200	160	133	20	3	18	8	4	34,0
65	100	40	145	150	770	70	185	145	122	-	22	3	18	8	100	220	180	158	20	3	18	8	4	56,0

p max. = maximální otevírací přetlak (MPa)
