VENTIL POJISTNÝ PRUŽINOVÝ, PLNOZDVIŽNÝ, PLYNOTĚSNÝ

VENTIL POJISTNÝ
PRUŽINOVÝ, PLNOZDVIŽNÝ, PLYNOTĚSNÝ

P 58 217 5100

MATERIÁL

Těleso je z uhlíkaté ocelolitiny. Součástí, na nichž závisí bezpečná funkce jsou z nerezavějící oceli. Na pružiny se používá speciální ocel.

PŘIPOJENÍ

Připojovací rozměry přírub PN 16 na výstupu a PN 100 na vstupu jsou podle ČSN 13 1160. Úprava těsnících ploch je podle ČSN 13 1061.

POZNÁMKA

Podrobnější projekční podklady i pro odvozené varianty ventilů si lze vyžádat u výrobce nebo dodavatele.

PN 100

POUŽITÍ

K jištění tlakových nádob a jiných tlakových zařízení proti překročení stanoveného tlaku. Provozní látkou mohou být vzduch a neagresivní plyny pro tlaky PN 100 a teploty do 300°C dle ČSN 13 0010 s omezením otevíracích přetlaků u větších světlostí a tlaků s ohledem na konstrukci pružiny (viz rozměrová tabulka). Nejnižší otevírací přetlak je u všech DN 0,1 MPa.

PN 100
8,0 MPa při teplotě do 200°C
7,7 MPa při teplotě do 300°C

TECHNICKÝ POPIS

Ventil pojistný, pružinový, plnozdvižný, nárožní, z oceli, v plynotěsném provedení, s rozšířeným výstupem a s nadzdvihovací pákou pro přezkoušení jeho činnosti za provozu se vyrábí pro PN 100 a pro teploty do 300°C jako bezpečnostní orgán, který jistí tlakové nádoby proti nedovolenému stoupnutí provozního přetlaku.

MONTÁŽ

Ventil je nutno montovat do vodorovného s kolmou podélnou osou.

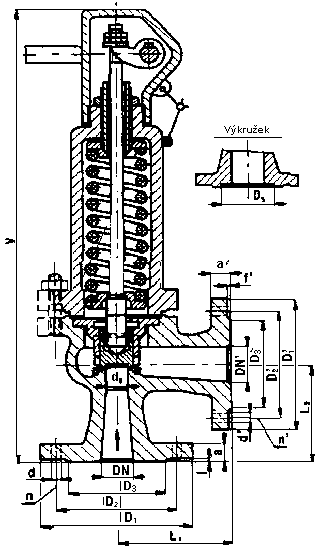

DN	DN’	d_o	L₁	L₂	V	D₁	D₂	D₃	a	f	d	n	D₁’	D₂’	D₃’	a’	f’	d’	n’	p max.	kg
25	40	15	110	120	395	140	100	58	24	3	18	4	150	110	88	18	3	18	4	7,9	14,5
40	65	25	130	140	650	170	125	76	26	3	22	4	185	145	122	18	3	18	4	7,5	30,0
50	80	32	150	150	660	195	145	88	28	3	26	4	200	160	133	20	3	18	8	7,7	38,0
65	100	50	155	165	775	220	170	110	30	3	26	8	220	180	158	20	3	18	8	6,0	84,0
80	125	63	205	185	920	230	180	121	32	3	26	8	250	210	184	22	3	18	8	6,3	113,0

p max. = maximální otevírací přetlak (MPa)
