VENTIL UZAVÍRACÍ

VENTIL UZAVÍRACÍ

V 10 111 716
V 30 111 716

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

PN 16

POUŽITÍ

Jako uzavírací armatura pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny (pro určité agresivní látky po dohodě s výrobcem), pro pracovní tlaky a teploty:

PN 16 1,6 MPa při teplotě do 200°C

TECHNICKÝ POPIS

Ventil je pro DN 15 - 50 hlavicový, pro DN 65 - 150 třmenový. Kuželka je na vřetenu volně otočná. Vřeteno je v hlavici (ve třmenu) utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželkou.

PŘIPOJENÍ

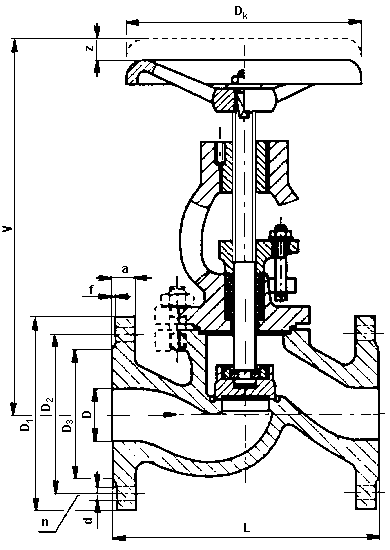

Připojovací a stavební rozměry jsou uvedeny v tabulce.

MATERIÁL

Těleso, třmen	cínový bronz
Ucpávkové víko	cínový bronz
Kuželka, vřeteno	korozivzdorná ocel
Vřetenovod	mosaz
Těsnění vřetene	volí se dle druhupracovní látky

DN	D	L	V	z	D₁	D₂	D₃	a	f	d	n	D_k	kg
V 10 111 716
15	15	130	146	9	95	65	45	14	2	14	4	100	3,5
20	20	150	146	9	105	75	58	16	2	14	4	100	4,5
25	25	160	150	11	115	85	68	16	2	14	4	100	5,2
32	32	180	164	12	135	100	78	16	2	18	4	100	6,2
40	40	200	205	24	145	110	88	18	3	18	4	125	8,5
50	50	230	218	28	160	125	102	20	3	18	4	160	11,5
V 30 111 716
65	70	290	345	35	185	145	122	20	3	18	4	200	25
80	80	310	345	35	200	160	138	22	3	18	4	200	35
100	100	350	385	45	220	180	158	24	3	18	8	250	41
150	150	480	490	68	285	240	212	26	3	23	8	315	81
