VENTIL UZAVÍRACÍ NÁTRUBKOVÝ VENTIL UZAVÍRACÍ PŘIVAŘOVACÍ, SE ŠROUBENÍM

VENTIL UZAVÍRACÍ NÁTRUBKOVÝ
VENTIL UZAVÍRACÍ PŘIVAŘOVACÍ, SE ŠROUBENÍM

V 10 131 4100
V 10 151 4100

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem.

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

PN 100

POUŽITÍ

Jako uzavírací armatura pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

PN 100
10,0 MPa při teplotě do 200°C
8,0 MPa při teplotě do 300°C
6,3 MPa při teplotě do 400°C

TECHNICKÝ POPIS

Ventil je hlavicový. Vtělese je navařeno sedlo, na které dosedá uzavírací kuželka. Kuželka je ve vřetenu uložena otočně. Vřeteno je v hlavici utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

PŘIPOJENÍ

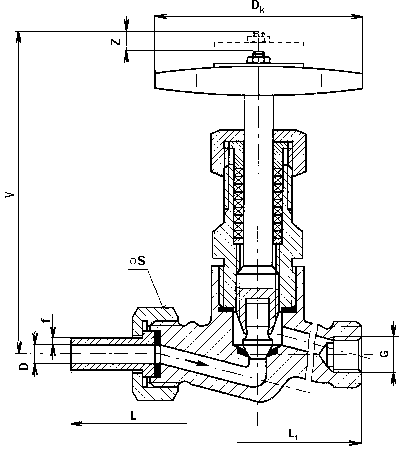

Připojovací a stavební rozměry jsou uvedeny v tabulce.

MATERIÁL

Těleso, nástavec	uhlíkatá ocel
Vřeteno, kuželka	korozivzdorná ocel
Sedlo	korozivzdorná ocel (návar)
Těsnění vřetene ucpávky	PD 005/1

										V 10 131 4100	V 10 151 4100
DN	D	L	L₁	V	z	t	S	G	D_k	kg		kg
6	6	160	90	140	7	2,0	32	G 1/4”	90	0,95		1,1
10	10	160	90	140	7	2,0	32	G 3/8”	90	0,95		4,4
15	17	160	100	140	7	2,5	41	G 1/2”	90	1,10		1,5
