VENTIL UZAVÍRACÍ HLAVICOVÝ NÁTRUBKOVÝ

VENTIL UZAVÍRACÍ HLAVICOVÝ NÁTRUBKOVÝ

V 10 131 606

MATERIÁL

Těleso ventilu je z temperované litiny. Vřeteno a kuželka jsou z korozivzdorné oceli. Sedlo z mosazi, ruční kolo ze slitiny hliníku.

MONTÁŽ

Do vodorovného i svislého potrubí.

PN 16

POUŽITÍ

Jako uzavírací armatura, jako regulační orgán je nevhodný. Provozní látkou mohou být voda, vodní pára, neagresivní kapaliny a plyny a to pro tlaky do 0,60 MPa a teploty do 200°C. Teplota okolního prostředí smí být od -20°C do 60°C.

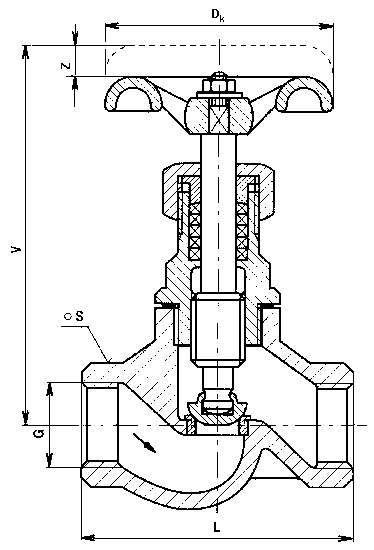

TECHNICKÝ POPIS

Ventil uzavírací, hlavicový, nátrubkový. Vřeteno je točivé, stoupající, závit zasahuje do pracovního prostoru.

PŘIPOJENÍ

Na vstupní i výstupní straně je ventil opatřen válcovým rubkovým závitem. Stavební délky jsou uvedeny v tabulce.

OVLÁDÁNÍ

Ručním kolem.

DN	G	L	V	z	S	D_k	kg
10	3/8"	60	95	5	22	63	0,46
15	1/2"	70	98	6	27	63	0,50
20	3/4"	90	127	7	32	80	0,82
25	1"	110	140	10	41	100	1,68
40	6/4"	150	200	15	60	125	3,62
50	2"	200	218	18	70	160	5,49
