VENTIL UZAVÍRACÍ HLAVICOVÝ NÁTRUBKOVÝ

VENTIL UZAVÍRACÍ HLAVICOVÝ NÁTRUBKOVÝ

V 10 131 616

MATERIÁL

Těleso a víko jsou ze šedé littiny. Vřeteno je z krozivzdorné oceli. Kuželka do DN 32 je z korozivzdorné oceli, od DN 40 je ze šedé litiny se zaválcovaným těsnícím kroužkem z korozivzdorné oceli.

MONTÁŽ

Do vodorovného i svislého potrubí.

PN 16

POUŽITÍ

Jako uzavírací armatura, jako regulační orgán je nevhodný. Provozní látkou mohou být voda, vodní pára, neagresivní kapaliny a plyny a to pro tlaky PN 16 a teploty do 250°C dle ČSN 13 0010.

PN 16 1,60 MPa při teplotě do 120°C
1,44 MPa při teplotě do 150°C
1,28 MPa při teplotě do 200°C
1,12 MPa při teplotě do 250°C

TECHNICKÝ POPIS

Ventil uzavírací, hlavicový, nátrubkový. Kuželka je na vřetenu upevněna pomocí kuliček.

PŘIPOJENÍ

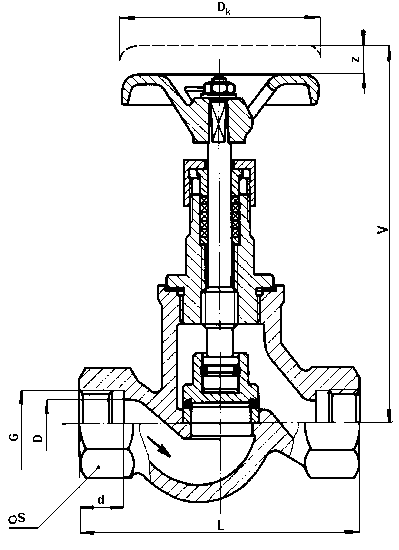

Připojovací nátrubky mají vnitřní trubkový závit válcový dle ČSN 01 4033. Hlavní a připojovací rozměry jsou uvedeny v tabulce.

OVLÁDÁNÍ

Ručním kolem.

DN	D	L	V	z	D_k	G	a	s	kg
10	10	85	110	7	50	3/8"	12	27	0,70
15	15	90	120	8	65	1/2"	14	30	0,90
20	20	100	120	8	65	3/4"	16	36	0,95
25	25	120	140	9	80	1"	18	46	1,40
32	32	140	160	13	80	1 1/4"	20	55	2,10
40	40	170	185	18	100	1 1/2"	22	60	3,10
50	50	200	195	19	100	2"	24	75	4,50
