VENTIL UZAVÍRACÍ HLAVICOVÁ NÁTRUBKOVÝ

VENTIL UZAVÍRACÍ HLAVICOVÁ NÁTRUBKOVÝ

V 10 131 732

MATERIÁL

Těleso ventilu je z bronzu, vřeteno a kuželka jsou z korozivzdorné oceli. Ruční kolo je ze šedé litiny.

MONTÁŽ

Do vodorovného i svislého potrubí.

PN 32

POUŽITÍ

Jako uzavírací armatura, jako regulační orgán je nevhodný. Provozní látkou mohou být vzduch a neagresivní kapaliny a to pro tlaky do 3,20 MPa a teploty do 200°C.

TECHNICKÝ POPIS

Ventil uzavírací, hlavicový, nátrubkový. Uzávěr ventilu tvoří kuželka, která je otočně uchycena ke stoupajícímu vřetenu. Ventil má zpětný uzávěr pro odlehčení ucpávky.

PŘIPOJENÍ

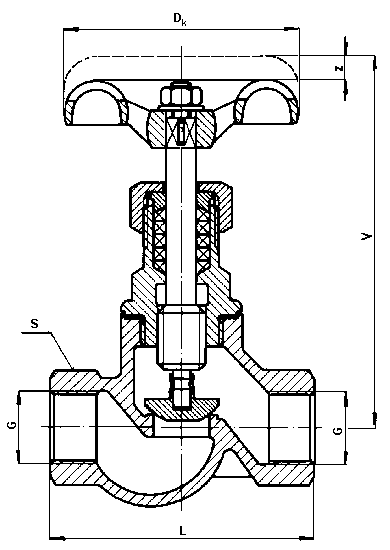

Ventil je na vstupu a výstupu opatřen závitem. Hlavní a připojovací rozměry jsou uvedeny v tabulce.

OVLÁDÁNÍ

Ručním kolem.

DN	L	V	G	s	D_k	z	kg
10	60	95	3/8"	22	63	5	0,50
15	70	98	1/2"	27	63	6	0,50
20	90	127	3/4"	32	80	7	0,85
25	110	140	1"	41	100	10	1,70
32	130	155	1 1/4"	50	100	12	2,30
40	150	200	11/2"	60	125	15	3,65
50	200	218	2"	70	160	18	5,50
