VENTIL UZAVÍRACÍ HLAVICOVÝ SE ŠROUBENÍM PÁJENÝM, NEPÁJENÝM

VENTIL UZAVÍRACÍ HLAVICOVÝ
SE ŠROUBENÍM PÁJENÝM, NEPÁJENÝM

V 10 151 732

OVLÁDÁNÍ

Ručním kolem.

MATERIÁL

Těleso ventilu je z bronzu nebo z mosazi, vřeteno a kuželka jsou z korozivzdorné oceli. Ruční kolo je ze slitiny hliníku.

MONTÁŽ

Do vodorovného i svislého potrubí.

PN 32

POUŽITÍ

Jako uzavírací nebo vypouštěcí armatura, jako regulační orgán je nevhodný. Provozní látkou mohou být stlačený vzduch a jiné plyny a to pro tlaky do 3,20 MPa a teploty do 200°C, dle ČSN 13 0010. Teplota okolního prostředí smí být od -20°C do 60°C.

TECHNICKÝ POPIS

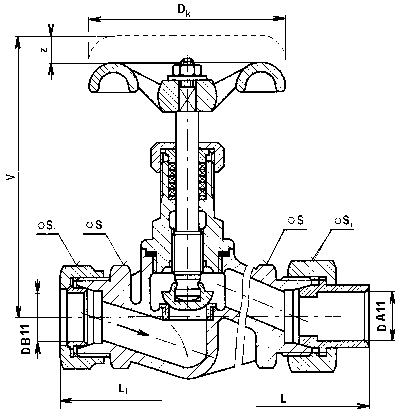

Ventil uzavírací, hlavicový se šroubením pájeným, z neželezných kovů. Uzávěr tvoří kuželka, otočně uchycena k točivému stoupajícímu vřetenu. Závit vřetena přichází do styku s provozní látkou.

PŘIPOJENÍ

Na vstupní i výstupní straně je ventil opatřen pájeným šroubením. Připojovací rozměry jsou uvedeny v tabulce.

V 10 151 732 se šroubením pájeným
DN	D A11	D B11	L	L₁	V	z	S	S₁	D_k	kg
10	12	-	115	-	95	5	27	30	63	0,65
15	18	-	130	-	96	6	30	36	63	0,70
20	22	-	168	-	127	7	36	41	80	1,45
25	28	-	190	-	140	10	41	46	100	2,00
32	35	-	210	-	155	12	50	55	100	2,65
40	42	-	235	-	200	15	60	65	125	4,10
50	54	-	300	-	218	18	70	80	160	6,45
V 10 151 732 se šroubením nepájeným
DN	D A11	D B11	L	L₁	V	z	S	S₁	D_k	kg
20	-	22	-	135	127	7	36	36	80	1,25
25	-	28	-	150	140	10	41	46	100	2,00
40	-	45	-	200	200	15	60	65	125	3,80
