VENTIL UZAVÍRACÍ VLNOVCOVÝ Z NEREZAVĚJÍCÍ OCELI

VENTIL UZAVÍRACÍ VLNOVCOVÝ Z NEREZAVĚJÍCÍ OCELI

V 25 111 040
V 25 111 025

MATERIÁL

Těleso ventilu a hlavice jsou odlitky z nerezavějící oceli ČSN 42 2942.4 (DIN 1.4408). Ostatní hlavní dílce jsou z materiálu ČSN 17 348 (DIN 1.4547). Vlnovec je z austenitické korozivzdorné oceli DIN 1.4541.

FUNKCE

Kuželka uzavírá nebo otevírá průtok pracovní tekutiny v sedle ventilu. Při otáčení ručním kolem doprava se ventil uzavírá, při otáčení doleva se otevírá. Otevírání uzávěru se má konat pomalu, s postupným pozastavením na zdvihu, pro zamezení hydraulických a tepelných rázů ve ventilu a tím v celém zařízení.

PN 40, PN 25

POUŽITÍ

Jako uzavírací nebo vypouštěcí armatura pro kapalná a plynná média chemického a potravinářského průmyslu, pro tlaky do PN 40 a teploty do 250°C. Uplatňuje se především tam, kde je zvýšený nárok na vnější těsnost ventilu. Jako regulační orgán je nevhodný. Pro praktické použití jednotlivých pracovních tekutin si můžete vyžádat tabulku korozní odolnosti. Použití pro jiné pracovní tekutiny je možné po konzultaci s výrobcem.

TECHNICKÝ POPIS

Ventil je hlavicový. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Kuželka je otočně spojená s vřetenem. Svařenec vlnovce je ve své horní části pevně spojen s hlavicí. Vřeteno je navíc utěsněno ucpávkovými kroužky. Směr proudění pracovní látky je pod kuželku.

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042. Připojovací rozměry přírub a úprava těsnících ploch s hrubou těsnící lištou odpovídají ČSN 13 1060 a ČSN 13 1061.

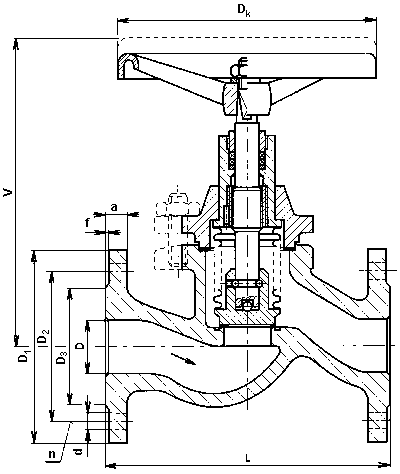

DN	D	L	V	D_k	D₁	D₂	D₃	a	f	d	n	kg
V 25 111 040
15	15	130	185	125	95	65	47	16	2	14	4	4,0
20	20	150	195	125	105	75	58	18	2	14	4	5,2
25	25	160	200	125	115	85	68	18	2	14	4	5,9
32	32	180	215	160	140	100	78	18	2	18	4	10,0
40	40	200	230	200	150	110	88	18	3	18	4	13,5
50	50	230	230	200	165	125	102	20	3	18	4	15,5
65	70	290	320	250	185	145	122	22	3	18	8	26,0
80	80	310	330	250	200	160	133	24	3	18	8	30,0
100	100	350	400	315	235	190	158	28	3	22	8	50,0
125	125	400	525	315	270	220	184	28	3	26	8	84,0
150	150	480	555	400	300	250	212	28	3	26	8	121,0
200	200	600	560	400	375	320	483	30	3	26	12	205,0
V 25 111 025
200	200	600	560	400	360	310	283	30	3	26	12	185,0
