VENTIL UZAVÍRACÍ S VLNOVCEM

VENTIL UZAVÍRACÍ S VLNOVCEM

V 25 111 525
V 25 111 540

POUŽITÍ

Jako uzavírací armatura tam, kde je zvýšený nárok na vnější těsnost. Pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Teplota [°C]	DN 15 - 80	DN 100 - 150	DN 200
Teplota [°C]	Tlak [Mpa]
20	4,0	4,0	2,5
100	4,0	3,4	2,2
200	4,0	3,0	1,9
300	3,2	2,6	1,6
400	2,5	2,4	1,5

PŘIPOJENÍ

Připojovací a stavební rozměry jsou uvedeny v tabulce.

PN 40, PN 25

TECHNICKÝ POPIS

Ventil je hlavicový. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Kuželka je otočně spojená s vřetenem. Svařenec vlnovce je ve své horní části pevně spojen s hlavicí. Vřeteno je navíc utěsněno ucpávkovými kroužky. Směr proudění pracovní látky je pod kuželku.

MATERIÁL

Těleso	uhlíková ocel na odlitky
Hlavice	magnetová ocel na odlitky
Vlnovec	austenitická korozivzdorná ocel
Kuželka, vřeteno	korozivzdorná ocel
Sedlo	korozivzdorná ocel (návar)
Těsnění vřetene	volí se dle druhu pracovní látky

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem(ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

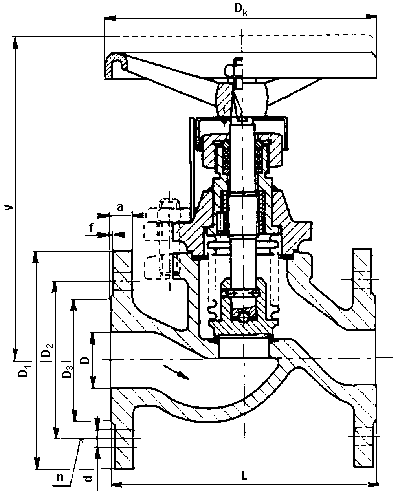

DN	D	L	V	D₁	D₂	D₃	a	f	d	n	D_k	kg
V 25 111 540
15	15	130	170	95	65	47	16	2	14	4	125	4,5
25	25	160	180	115	85	68	18	2	14	4	125	6,0
40	40	200	225	150	110	88	18	3	18	4	200	12,5
50	50	230	225	165	125	102	20	3	18	4	200	15,0
65	70	290	330	185	145	122	22	3	18	8	250	26,0
80	80	310	340	200	160	133	24	3	18	8	250	32,0
100	100	350	420	235	190	158	24	3	23	8	315	53,0
125	125	400	510	270	220	184	28	3	27	8	315	80,0
150	150	480	520	300	250	218	28	3	27	8	315	110,0
200	200	600	600	375	320	283	30	3	27	12	400	195,0
V 25 111 525
200	200	600	600	360	310	283	30	3	27	12	400	185,0
