VENTIL UZAVÍRACÍ VLNOVCOVÝ S REGULAČNÍ KUŽELKOU

VENTIL UZAVÍRACÍ VLNOVCOVÝ S REGULAČNÍ KUŽELKOU

V 25 111 540.01

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042. Připojovací příruby podle ČSN 13 1060 a ČSN 13 1061 jsou oboustranně buě s hrubou těsnící lištou nebo drážkou.

FUNKCE

Vřeteno je točivé, stoupající. Ventil není uzavírací armatura, zpravidla se před nebo za něj zařazuje armatura uzavírací, aby nenarušila funkci ventilu. Průtočná plocha v sedle při úplném otevření ventilu je cca 60% plochy vstupního hrdla.

DN	do 20°C	100°C	200°C	300°C	400°C	-50°C
15 - 80	4,0	4,0	4,0	3,09	2,35	3,2
100 -150	4,0	3,4	3,0	2,60	2,35	2,5

tlak uveden v MPa

PN 40

POUŽITÍ

Jako regulační armatura pro hrubou regulaci průtoku pracovní látky. Uplatňuje se především tam, kde je zvýšený nárok na vnější těsnost ventilu. Hlavní uplatnění má v petrochemickém průmyslu, v chladírenství a v ostatních odvětvích chemického průmyslu.

TECHNICKÝ POPIS

Ventil uzavírací přímý, vlnovcový, s regulační kuželkou, z uhlíkaté oceli, hlavicový, s ručním kolem, s jistící ucpávkou.

MATERIÁL

Těleso a hlavice jsou z uhlíkaté ocelolitiny 42 2643, případně 42 2714. Sedlo v tělese, kuželka a vřeteno jsou z korozivzdorné oceli. Vlnovec je z austenitické korozivzdorné oceli.

POZNÁMKA

Ventil lze dodávat také v provedení s měkkým těsněním.

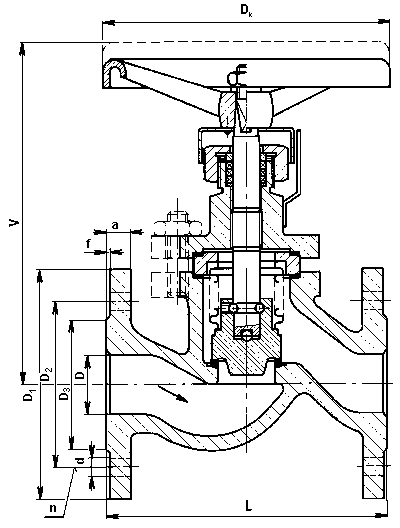

DN	D	L	V	D_k	D₁	D₂	D₃	a	f	d	n	kg
15	15	130	170	125	95	65	47	16	2	14	4	4,5
25	25	160	180	125	115	85	68	18	2	14	4	6,0
40	40	200	225	200	150	110	88	18	3	18	4	12,8
50	50	230	225	200	165	125	102	20	3	18	4	15,3
65	70	290	330	250	185	145	122	22	3	18	8	27,0
80	80	310	340	250	200	160	133	24	3	18	8	34,0
100	100	350	420	315	235	190	158	24	3	23	8	56,0
