VENTIL UZAVÍRACÍ VLNOVCOVÝ S ELEKTRICKÝM SERVOMOTOREM

VENTIL UZAVÍRACÍ VLNOVCOVÝ S ELEKTRICKÝM SERVOMOTOREM

V 25 113 540

FUNKCE

Uzavírací ventil s elektrickým servomotorem otevírá nebo uzavírá průtok pracovní tekutiny. Tlakový spád před a za ventilem je, vzhledem k silám působícím od přetlaku pracovní látky na kuželku a osovým silám servomotorů, omezen.

MONTÁŽ

Do vodorovného i svislého potrubí s respektováním předpisů pro el. servomotor.

Teplota [°C]	DN 15 - 80	DN 100 - 150
Teplota [°C]	Tlak [Mpa]
20	4,0	4,0
100	4,0	3,4
200	4,0	3,0
300	3,2	2,6
400	2,5	2,4

PN 40

POUŽITÍ

Jako uzavírací armatura tam, kde je zvýšený nárok na vnější těsnost ventilu. Hlavní uplatnění mají v petrochemickém průmyslu, v chladírenství a v ostatních odvětvích chemického průmyslu. Jako regulační orgán je nevhodný.

TECHNICKÝ POPIS

Ventil uzavírací přímý, vlnovcový, hlavicový, s elektrickým servomotorem, s jistící ucpávkou.

PŘIPOJENÍ

Stavební délky odpovídá ČSN 13 3042. Připojovací rozměry přírub jsou podle ČSN 13 1060 a ČSN 13 1061, oboustranně buě s hrubou těsnící lištou nebo drážkou.

MATERIÁL

Těleso a víko jsou z uhlíkaté ocelolitiny. Sedlo v tělese, vřeteno a kuželka do DN 50 jsou z korozivzdorné oceli. Kuželka od DN 65 je z uhlíkové oceli s návarem nerezavějící elektrodou. Vlnovec je z austenitické korozivzdorné oceli.

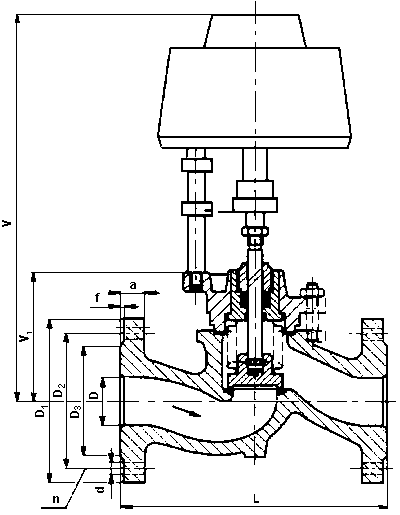

DN	D	L	V	V₁	D₁	D₂	D₃	a	f	d	n	kg
15	15	130	425	95	95	65	47	16	2	14	4	12,0
25	25	160	435	105	115	85	68	18	2	14	4	13,5
40	40	200	460	130	150	110	88	18	3	18	4	20,2
50	50	230	670	135	165	125	102	20	3	20	4	34,5
65	70	290	700	165	180	145	122	22	3	22	8	46,0
80	80	310	715	180	200	160	133	24	3	24	8	52,6
100	100	350	760	240	235	190	158	24	3	24	8	82,6
125	125	400	840	320	270	220	184	28	3	28	8	105,0
150	150	480	845	325	300	250	212	38	3	38	8	132,5
