VENTIL UZAVÍRACÍ, PŘÍRUBOVÝ VENTIL S REGULAČNÍ KUŽELKOU, PŘÍRUBOVÝ

VENTIL UZAVÍRACÍ, PŘÍRUBOVÝ
VENTIL S REGULAČNÍ KUŽELKOU, PŘÍRUBOVÝ

V 30 111 040
V 40 111 040

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042. Připojovací rozměry přírub a úprava těsnících ploch s hrubou lištou odpovídají ČSN 13 1060 a ČSN 13 1061.

MATERIÁL

Těleso, třmen a ucpávkové víko jsou odlitky z nerezavějící oceli 42 2942. Vřeteno a kuželka do DN 150 jsou z nerezavějící oceli 17 348. Kuželka DN 200 je odlitek z materiálu 42 2942. Těsnící plochy sedel jsou vytvořeny ze základního materiálu tělesa kuželky a třmenu. Těsnění ucpávkového prostoru je voleno podle pracovní teploty a podle provozní tekutiny.

MONTÁŽ

Do libovolného potrubí.

PN 40

POUŽITÍ

Jako armatura peo kapalná a plynná média v chemickém a potravinářském průmyslu, pro PN 40 a pro teploty do 250°C. Pro praktické použití jednotlivých pracovních tekutin si můžete vyžádat tabulku korozní odolnosti. Použití pro jiné pracovní tekutiny je možné po konzultaci s výrobcem. Přípustné pracovní přetlaky s přiřazením k pracovním teplotám:

PN 40
4,0 MPa při teplotě do 20°C
2,3 MPa do 250°C (DN 15 - 125)
2,1 MPa do 250°C (DN 150)
1,1 MPa do 250°C (DN 200)

TECHNICKÝ POPIS

Ventil přímý, třmenový, přírubový, z lité nerezavějící oceli, ovládaný ručním kolem, se vyrábí pro PN 40 a pro teploty do 250°C, pro použití v chemickém a potravinářském průmyslu.
Jako uzavírací orgán (zajišťující těsnost) se doporučuje provedení V 30 111 040. Jako regulační orgán se doporučuje provedení s regulační kuželkou V 40 111 040.

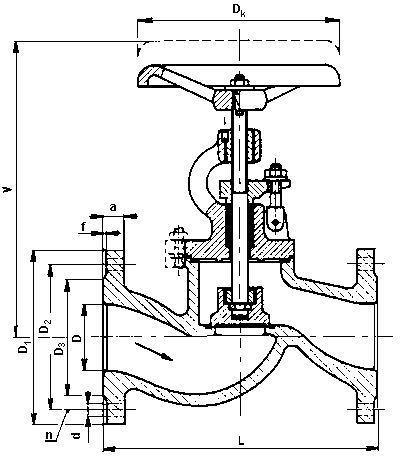

DN	D	L	V	D_k	D₁	D₂	D₃	a	f	d	n	kg
15	15	130	170	125	95	65	47	16	2	14	4	4,3
20	20	150	195	125	105	75	58	18	2	14	4	5,1
25	25	160	200	125	115	85	68	18	2	14	4	5,3
32	32	180	235	160	140	100	78	18	2	18	4	10,0
40	40	200	275	200	150	110	88	18	3	18	4	12,1
50	50	230	275	200	165	125	102	20	3	18	4	14,3
65	70	290	345	250	185	145	122	22	3	18	8	25,4
80	80	310	355	250	200	160	133	24	3	18	8	30,7
100	100	350	415	315	235	190	158	24	3	22	8	49,0
125	125	400	495	315	270	220	184	26	3	26	8	74,2
150	150	480	545	400	300	250	212	28	3	26	8	101,0
200	200	600	680	400	375	320	285	34	3	30	12	186,0
