VENTIL UZAVÍRACÍ, PŘÍRUBOVÝ VENTIL S REGULAČNÍ KUŽELKOU, PŘÍRUBOVÝ

VENTIL UZAVÍRACÍ, PŘÍRUBOVÝ
VENTIL S REGULAČNÍ KUŽELKOU, PŘÍRUBOVÝ

V 30 111 4100, 3100
V 40 111 4100, 3100

PŘIPOJENÍ

Stavební délky jsou uvedeny v tabulce. Připojovací rozměry přírub a úprava těsnících ploch dle ČSN 13 1060 a ČSN 13 1061.

MATERIÁL

Těleso a třmen jsou pro teploty do 400°C z oceli 11 416, do teploty 475°C z 15 110 a pro teploty do 550°C z 15 128. Kuželka a vřeteno jsou z korozivzdorné oceli.

PN 100

POUŽITÍ

Jako uzavírací nebo vypouštěcí armatura, jako regulační orgán je nevhodný. Provozní látkou mohou být studená a horká voda, sytá a přehřátá pára a to pro tlaky do PN 100 a teploty do 550°C.

PN 100
10,00 MPa při teplotě do 200°C
7,65 MPa při teplotě do 300°C
5,68 MPa při teplotě do 400°C
7,65 MPa při teplotě do 450°C
9,68 MPa při teplotě do 500°C
5,16 MPa při teplotě do 550°C

TECHNICKÝ POPIS

Ventil je třmenový, těleso je výkovek s vrtanými průtoky. Ventil má stoupající točivé vřeteno s volně otočnou kuželkou.

OVLÁDÁNÍ

Ručním kolem.

MONTÁŽ

Do libovolného potrubí.

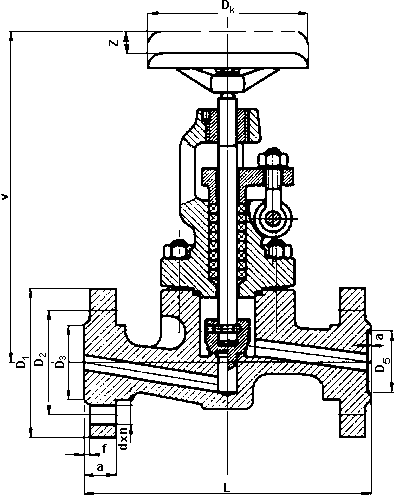

DN	L	V	D₁	D₂	D₃	D₅	D_k	f	f₂	a	d	n	z	kg
15	210	255	105	75	47	40	125	2	3	20	14	4	20	7,5
25	230	310	140	100	68	58	160	2	3	24	18	4	30	12,4
40	260	390	170	125	88	76	200	3	3	26	23	4	50	24,5
