VENTIL UZAVÍRACÍ

VENTIL UZAVÍRACÍ

V 30 111 540
V 40 111 240

MATERIÁL

Ucpávkové víko od DN 125, těleso a třmen jsou z uhlíkaté oceli na odlitky. Ucpávkové víko do DN 100 včetně, je z temperované litiny. Sedlo v tělese je navařeno nerezovou elektrodou. Kuželka do DN 100 včetně a vřeteno jsou z nerezové oceli. Kuželka od DN 125 je z uhlíkaté oceli s návary těsnicích ploch nerezovou ocelí. Těsnění v ucpávkovém prostoru je voleno podle látky protékající ventilem.

MONTÁŽ

Do vodorovného i svislého potrubí.

PN 40

POUŽITÍ

Jako uzavírací armatura, jako regulační orgán je nevhodný. Ventil smí být používán podle platných norem a předpisů pro uvedené parametry. Provozní látkou mohou být voda, vodní pára, vzduch, neagresivní kapaliny a plyny a to pro tlaky do PN 40 a teploty do 550°C podle ČSN 13 0010:

PN 40
4,00 MPa při teplotě do 200°C
3,09 MPa při teplotě do 300°C
2,35 MPa při teplotě do 400°C
3,11 MPa při teplotě do 500°C
1,37 MPa při teplotě do 550°C

TECHNICKÝ POPIS

Ventil je přímý, třemenový se stoupajícím vřetenem, ne kterém je uchycena kuželka.

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042. Připojovací rozměry přírub a úprava těsnících ploch jsou podle ČSN 13 1060 a ČSN 13 1061.

OVLÁDÁNÍ

Ručním kolem.

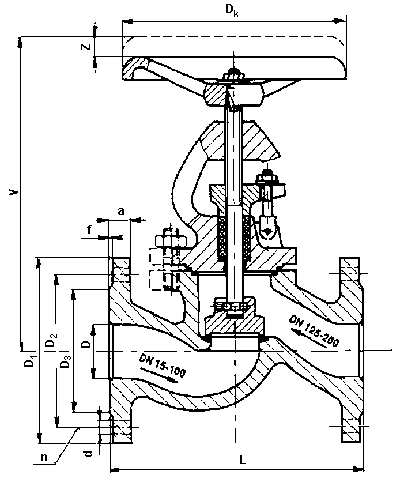

DN	D	L	V	D_k	D₁	D₂	D₃	a	f	d	n	z	kg
15	15	130	170	125	95	65	47	16	2	14	4	13	2,7
20	20	150	195	125	105	75	58	18	2	14	4	13	3,4
25	25	160	200	125	115	85	68	18	2	14	4	13	4,0
32	32	180	235	160	135	100	78	18	2	18	4	16	6,3
40	40	200	275	200	145	110	88	18	3	18	4	13	7,3
50	50	230	275	200	160	125	102	20	3	18	4	17	9,1
65	70	290	345	250	180	145	122	22	3	18	8	25	16,1
80	80	310	355	250	195	160	133	24	3	18	6	25	20,1
100	100	350	415	315	230	190	162	24	3	22	8	35	32,8
125	125	400	490	315	270	220	184	26	3	26	8	47	46,6
150	150	480	545	315	300	250	218	28	3	26	8	55	71,0
200	200	600	680	400	375	320	280	34	3	30	12	62	143,0
