VENTIL UZAVÍRACÍ PŘÍMÝ

VENTIL UZAVÍRACÍ PŘÍMÝ

V 30 111 564, 264
V 30 11 5100, 2100

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042. Připojovací rozměry přírub a úprava těsnících ploch dle ČSN 13 3060 a ČSN 13 1061.

MATERIÁL

Těleso a víko jsou pro teploty do 400°C z uhlíkaté ocelolitiny, pro teploty nad 400°C z legované ocelolitiny 42 2744.5. Vřeteno je z korozivzdorné oceli, kuželka a matice je pro teploty nad 400°C z uhlíkaté oceli, pro teploty nad 400°C z korozivzdorné oceli.

MONTÁŽ

Do libovolného potrubí.

PN 64, PN 100

POUŽITÍ

Jako uzavírací armatura, jako regulační orgán je nevhodný. Provozní látkou mohou být neagresivní tekutiny, páry, olej a plyny a to pro tlaky do PN 64 a PN 100 a teploty do 550°C podle ČSN 13 0010:

PN 64	6,30 MPa při teplotě do 200°C
	4,87 MPa při teplotě do 300°C
	3,70 MPa při teplotě do 400°C
	4,90 MPa při teplotě do 500°C
	2,15 MPa při teplotě do 550°C
PN 100	10,00 MPa při teplotě do 200°C
	7,73 MPa při teplotě do 300°C
	5,88 MPa při teplotě do 400°C
	7,77 MPa při teplotě do 500°C
	3,42 MPa při teplotě do 550°C

TECHNICKÝ POPIS

Ventil je přímý, třemenový se stoupajícím vřetenem, ne kterém je uchycena kuželka. Ventil DN 50 je bez obtoku se směrem proudění pod kuželku, ventil DN 65 má vnitřní obtok, směr proudění nad kuželku.

OVLÁDÁNÍ

Ručním kolem.

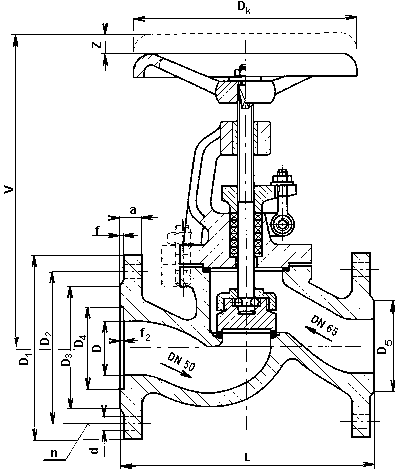

V 30 111 564, 264
DN	D	L	V	Z	D₁	D₂	D₃	D₅	D₆	a	f	f₂	d	n	D_k	kg
50	50	300	410	50	180	135	102	88	102	26	3	3	22	4	250	31
65	68	340	445	30	205	160	122	110	122	26	3	3	22	8	320	42
V 30 111 5100, 2100
DN	D	L	V	Z	D₁	D₂	D₃	D₅	D₆	a	f	f₂	d	n	D_k	kg
50	50	300	410	50	195	145	102	88	102	28	3	3	26	4	250	32
65	68	340	445	30	220	170	122	110	122	30	3	3	26	8	320	46
