VENTIL UZAVÍRACÍ

VENTIL UZAVÍRACÍ

V 30 111 616

MATERIÁL

Těleso, třmen a víko ucpávkové jsou ze šedé litiny. Kuželka do DN 100 , vřeteno a sedlo jsou z nerezové oceli. Kuželka od DN 125 je z uhlíkové oceli s návarem těsnicí plochy korozivzdornou ocelí. Těsnění je bezazbestové.

MONTÁŽ

Ventily se montují do libovolné polohy.

PN 16

POUŽITÍ

Ventil lze použít jako uzavírací nebo vypouštěcí orgán, jako regulační orgán je nevhodný. Ventil smí být používán podle platných norem a předpisů pro uvedené parametry. Provozní látkou mohou být voda, vodní pára, vzduch, neagresivní kapaliny a plyny a to pro tlaky do PN 16 a teploty do 300°C podle ČSN 13 00 10:

PN 16
1,60 MPa při teplotě do 120°C
1,28 Mpa při teplotě do 200°C
0,96 MPa při teplotě do 300°C

TECHNICKÝ POPIS

Ventil je přímý. Točivé stoupající vřeteno. Vřeteno je utěsněno ucpávkovými kroužky. Vnitřní obtok u DN 200 slouží k vytvoření tlakového spádu před a za ventilem, aby bylo možno ventil plně otevřít. Ovládání ručním kolem.

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042. Připojovací příruby a úprava těsnících ploch jsou podle ČSN 13 1060 a ČSN 13 1061 s hrubou těsnící lištou.

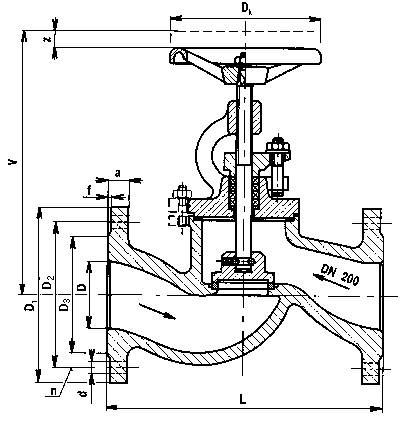

DN	D	L	V	D_k	D₁	D₂	D₃	a	f	d	n	z	kg
15	15	130	210	125	95	65	47	14	2	14	4	16	3,8
25	25	160	210	125	115	85	68	16	2	14	4	16	5,0
40	40	200	245	160	150	110	88	18	3	18	4	16	9,7
50	50	230	255	160	165	125	102	20	3	18	4	18	11,7
65	70	290	310	200	185	145	122	20	3	18	4	24	20,0
80	80	310	325	200	200	160	133	22	3	18	6	30	24,0
100	100	350	385	250	220	180	158	24	3	18	8	38	41,0
125	125	400	435	250	250	210	184	26	3	18	8	45	54,0
150	150	480	475	315	285	240	212	26	3	22	8	50	86,0
200	200	600	620	400	340	295	268	30	3	22	12	76	167,0
