VENTIL UZAVÍRACÍ S ELEKTRICKÝM SERVOMOTOREM

POUŽITÍ

Ventil lze použít jako uzavírací nebo vypouštěcí orgán, jako regulační orgán je nevhodný. Ventil smí být používán dle platných norem a předpisů pro uvedené parametry. Provozní látkou mohou být voda, vodní pára, vzduch, neagresivní kapaliny a plyny pro tlaky do PN 16 a teploty do 300°C podle ČSN 13 0010:

PN 16
1,60 MPa při teplotě do 120°C
1,28 MPa při teplotě do 200°C
0,96 MPa při teplotě do 300°C

Doporučená teplota okolí je s ohledem na elektr. servomotor od -20°C do +50°C při relativní vlhkosti prostředí 80% se stupněm nebezpečí 0.

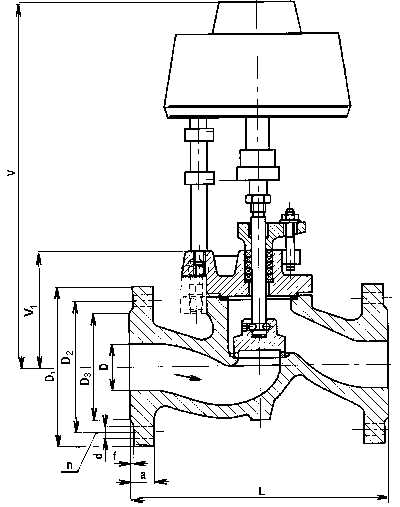

TECHNICKÝ POPIS

Ventil je přímý. Vřeteno utěsněno ucpávkovými kroužky. Ovládání táhlovým elektrickým servomotorem. Přípustný tlakový spád při ovládání nutno odsouhlasit s dodavatelem.

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042. Připojovací příruby a úprava těsnících ploch jsou podle ČSN 13 1060 a ČSN 13 1061 s hrubou těsnící lištou.
