VENTIL UZAVÍRACÍ S PNEUMATICKÝM POHONEM

VENTIL UZAVÍRACÍ
S PNEUMATICKÝM POHONEM

V 30 114 540

TECHNICKÝ POPIS

Ventil uzavírací přímý, z ocelolitiny, ovládaný pneumatickým pohonem, se vyrábí pro PN 40 a pro teploty do 400°C jako uzavírací orgán pro neagresivní tekutiny.

MATERIÁL

Těleso a třmen jsou z uhlíkaté oceli na odlitky. Ucpávkové víko do DN 100 včetně je z temperované litiny a od DN 150 z uhlíkaté oceli na odlitky. Sedlo v tělese je navařeno nerezovou elektrodou. Kuželka do DN 100 včetně a vřeteno jsou z nerezové oceli. Kuželka od DN 150 je z uhlíkaté oceli s návarem těsnicí plochy nerezovou elektrodou. Těsnění v ucpávkovém prostoru je voleno podle pracovní tekutiny protékající ventilem.

MONTÁŽ

Do libovolného potrubí.

PN 40

POUŽITÍ

Jako uzavírací nebo vypouštěcí armatura, jako regulační orgán je nevhodný. Provozní látkou mohou být voda, vodní pára, vzduch, neagresivní kapaliny a plyny pro tlaky do PN 40 a teploty do 400°C podle ČSN 13 0010. Rozdíl tlaku u DN 25 až 100 smí být maximálně 1,6 MPa, u DN 150 a 200 maximálně 0,6 MPa.

PN 40
4,00 MPa při teplotě do 200°C
3,44 MPa při teplotě do 250°C
3,09 MPa při teplotě do 300°C
2,72 MPa při teplotě do 350°C
2,35 MPa při teplotě do 400°C

Pneumatický pohon může pracovat při teplotě od 2°C do +70°C. Vlhkost vzduchu snižuje provozní jistotu ovládání pohonu.

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042. Připojovací příruby a úprava těsnících ploch jsou podle ČSN 13 1060 a ČSN

13 1061 s hrubou těsnící lištou. V pneupohonu jsou provedeny otvory

G 1/4” pro přívod stlačeného vzduchu do vzduchového válce.

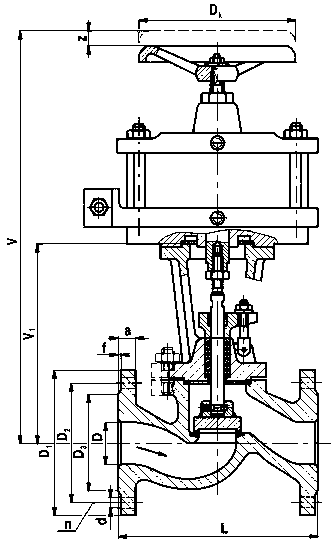

DN	D	L	V	V₁	D_k	D₁	D₂	D₃	a	f	d	n	z	kg
25	25	160	440	185	160	116	85	68	18	2	14	4	18	19
40	40	200	465	210	160	150	110	88	18	3	18	4	21	24
50	50	230	520	230	160	165	125	102	20	3	18	4	21	33
100	100	350	670	330	250	230	190	158	24	3	22	8	38	75
150	150	480	965	457	315	300	250	212	28	3	26	8	80	175
200	200	600	1115	543	400	375	320	285	34	3	30	12	95	290
