VENTIL UZAVÍRACÍ, PŘIVAŘOVACÍ VENTIL S REGULAČNÍ KUŽELKOU, PŘIVAŘOVACÍ

VENTIL UZAVÍRACÍ, PŘIVAŘOVACÍ
VENTIL S REGULAČNÍ KUŽELKOU, PŘIVAŘOVACÍ

V 30 121 4100, 3100
V 40 121 4100, 3100

PŘIPOJENÍ

Stavební délky a připojovací rozměry přírub jsou dle ČSN 13 3051 a ČSN 13 1070.

MATERIÁL

Těleso a třmen jsou pro teploty do 400°C z uhlíkaté oceli 11 416, do teploty 475°C z legované oceli 15 110 a pro teploty do 550°C z 15 128. Kuželka a vřeteno jsou z korozivzdorné oceli.

PN 64, PN 100

POUŽITÍ

Jako uzavírací nebo vypouštěcí armatura, jako regulační orgán je nevhodný. Provozní látkou mohou být studená a horká voda, sytá a přehřátá pára a to pro tlaky do PN 100 a teploty do 550°C dle ČSN 13 0010.

PN 100
10,00 MPa při teplotě do 200°C
7,65 MPa při teplotě do 300°C
5,68 MPa při teplotě do 400°C
6,58 MPa při teplotě do 475°C
5,16 MPa při teplotě do 550°C

TECHNICKÝ POPIS

Ventil je třmenový, má stoupající vřeteno s volně otočnou kuželkou. Těsnící plochy sedla a kuželky jsou z korozivzdorné oceli.

OVLÁDÁNÍ

Ručním kolem.

MONTÁŽ

Do libovolného potrubí.

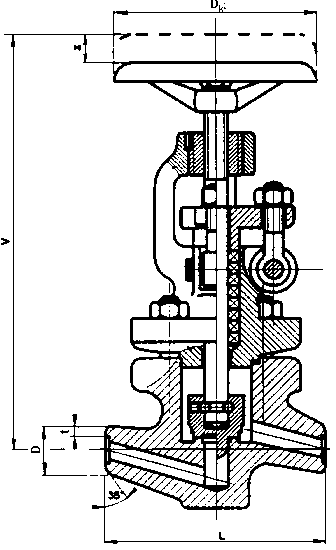

DN	L	V	D	t	D_k	z	kg
15	120	255	22,0	2,6	125	20	5,2
25	130	310	28,0	2,9	160	30	8,1
40	150	390	39,3	3,6	200	50	16,1
