PŘIPOJENÍ
Stavební délky a připojovací
rozměry přírub jsou dle ČSN 13 3051 a ČSN 13
1070.MATERIÁL
Těleso a víko jsou pro teploty do
400°C z uhlíkaté ocelolitiny, pro teploty nad
400°C z legované ocelolitiny 42 2744.5.
Vřeteno je z korozivzdorné oceli, kuželka a
matice je pro teploty nad 400°C z uhlíkaté
oceli, pro teploty nad 400°C z korozivzdorné
oceli.
MONTÁŽ
Do libovolného potrubí.
|
|
POUŽITÍ
Jako uzavírací armatura, jako regulační orgán je
nevhodný. Provozní látkou mohou být neagresivní
tekutiny, páry, olej a plyny a to pro tlaky do PN 64 a
PN 100 a teploty do 550°C podle ČSN 13 0010:
PN 64
6,30 MPa při teplotě
do 200°C
4,87 MPa při teplotě do 300°C
3,70 MPa při teplotě do 400°C
4,90 MPa při teplotě do 500°C
2,15 MPa při teplotě do 550°C
PN 100
10,00 MPa při
teplotě do 200°C
7,73 MPa při teplotě do 300°C
5,88 MPa při teplotě do 400°C
7,77 MPa při teplotě do 500°C
3,42 MPa při teplotě do 550°C

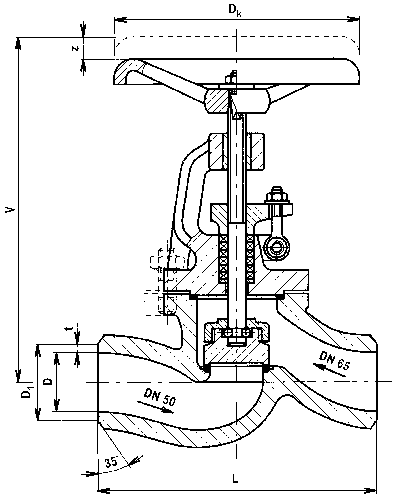

TECHNICKÝ POPIS
Ventil je přímý, třmenový se stoupajícím
vřetenem, ne kterém je uchycena kuželka. Ventil DN 50
je bez obtoku se směrem proudění pod kuželku, ventil
DN 65 má vnitřní obtok, směr proudění nad kuželku
OVLÁDÁNÍ
Ručním kolem
.
|
