VENTIL UZAVÍRACÍ ROHOVÝ

VENTIL UZAVÍRACÍ ROHOVÝ

V 30 211 616

MATERIÁL

Těleso, třmen	šedá litina
Ucpávkové víko	šedá litina
Kuželka do DN 32 vč.	korozivzdorná ocel
Kuželka od DN 40	uhlíkatá ocel
Vřeteno, sedlo	korozivzdorná ocel
Těsnění vřetene	volí se dle druhu pracovní látky

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem (ON 13 3110).

PN 16

POUŽITÍ

Jako uzavírací armatura pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

PN 16
1,60 MPa při teplotě do 100°C
1,40 MPa při teplotě do 150°C
1,25 MPa při teplotě do 200°C
1,10 MPa při teplotě do 250°C

TECHNICKÝ POPIS

Ventil je třmenový. V tělese je zaválcováno sedlo, na které dosedá uzavírací kuželka. Kuželka je otočně spojená s vřetenem. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

PŘIPOJENÍ

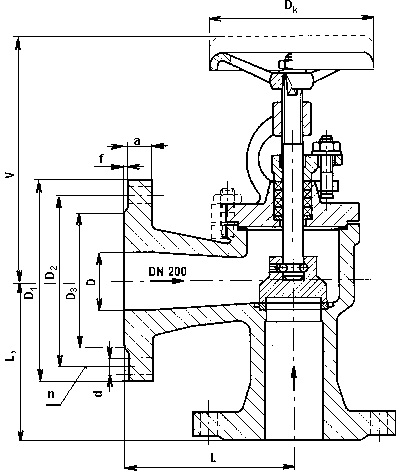

Připojovací a stavební rozměry jsou uvedeny v tabulce.

ZKOUŠENÍ

Ventil je zkoušen podle DIN 3230.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

DN	D	L₁	L₂	V	z	D₁	D₂	D₃	a	f	d	n	D_k	kg
15	15	90	90	137	13	95	65	45	14	2	14	4	100	3,1
20	20	95	95	144	13	105	75	58	16	2	14	4	100	3,5
25	25	100	100	165	11	115	85	68	16	2	14	4	120	4,6
32	32	105	105	168	17	140	100	78	18	2	18	4	120	6,6
40	40	115	115	213	21	150	110	88	18	3	18	4	140	9,0
50	50	125	125	219	27	165	125	102	20	3	18	4	140	10,8
65	70	145	145	260	35	185	145	122	20	3	18	4	160	15,2
80	80	155	155	296	46	200	160	138	22	3	18	8	180	20,5
100	100	175	175	340	35	220	180	158	24	3	18	8	200	30,0
125	125	200	200	387	47	250	210	188	26	3	18	8	250	44,0
150	150	225	225	424	52	285	240	212	26	3	22	8	325	60,0
200	200	275	275	533	77	340	295	268	30	3	22	12	360	112,0
