VENTIL UZAVÍRACÍ SE ZAHLCENOU UCPÁVKOU

VENTIL UZAVÍRACÍ SE ZAHLCENOU UCPÁVKOU

V 33 111 540

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042. Připojovací rozměry a úprava těsnících ploch přírub jsou pro PN 40 podle ČSN 13 1060 a ČSN 13 1061 s hrubou těsnící lištou. Zahlcovací potrubí se připojuje dodanými přípojkami DN 4 dle ČSN 13 7720.

MATERIÁL

Těleso a třmen jsou z uhlíkaté oceli na odlitky. Ucpávkové víko do DN 100 včetně, je z temperované litiny od DN 125 z ocelolitiny . Sedlo v tělese je navařeno nerezovou ocelí. Kuželka do DN 100 včetně vřetena jsou z nerezavějící oceli. Kuželka od DN 125 je z uhlíkaté oceli s návary těsnících ploch nerezovou ocelí. Těsnění v ucpávkovém prostoru je voleno podle pracovní látky protékající ventilem.

PN 40

POUŽITÍ

Jako uzavírací nebo vypouštěcí armatura, jako regulační orgán je nevhodný. Provozní látkou mohou být jedovaté, těkavé nebo jinak nebezpečné neagresívní kapaliny a plyny pro tlaky do PN 40 a teploty do 400°C podle ČSN 13 0010:

PN 40
4,00 MPa při teplotě do 200°C
3,44 MPa při teplotě do 250°C
3,09 MPa při teplotě do 300°C
2,72 MPa při teplotě do 350°C
2,35 MPa při teplotě do 400°C

TECHNICKÝ POPIS

Ventil uzavírací přímý, třmenový se stoupajícím vřetenem, na kterém je upevněna kuželka. Těsnění vřetena zahlcenou ucpávkou.

OVLÁDÁNÍ

Ručním kolem.

MONTÁŽ

Do vodorovného i svislého potrubí.

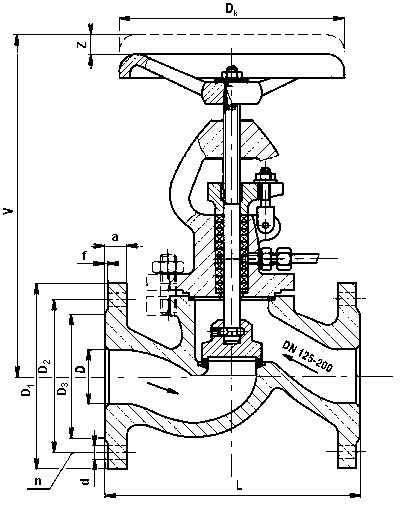

DN	D	L	V	D_k	D₁	D₂	D₃	a	f	d	n	z	kg
15	15	130	210	100	95	65	47	16	2	14	4	12	5,5
20	20	150	220	100	105	75	58	18	2	14	4	16	6,2
25	25	160	230	100	115	85	68	18	2	14	4	18	7,0
32	32	180	270	125	135	100	78	18	2	18	4	18	12,2
40	40	200	285	160	150	110	88	18	3	18	4	19	14,2
50	50	230	310	200	165	125	102	20	3	18	4	21	17,5
65	65	290	340	200	185	145	122	22	3	18	8	26	26,0
80	80	310	385	250	200	160	133	24	3	18	8	34	36,0
100	100	350	450	315	230	190	158	24	3	22	8	38	54,0
125	125	400	544	315	270	220	184	26	3	26	8	46	83,0
150	150	480	583	315	300	250	212	28	3	26	8	60	108,0
200	200	600	714	400	375	320	285	34	3	30	12	80	207,0
