VENTIL UZAVÍRACÍ S PRODLOUŽENOU UCPÁVKOU A ZPĚTNÝM UZÁVĚREM

VENTIL UZAVÍRACÍ S PRODLOUŽENOU UCPÁVKOU A ZPĚTNÝM UZÁVĚREM

V 34 111 540

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042. Připojovací příruby a úprava těsnících ploch přírub jsou podle ČSN 13 1060 a ČSN 13 1061 oboustranně s drážkou.

MATERIÁL

Těleso, víko třmenové a ucpávkové víko od DN 125 jsou z uhlíkaté oceli na odlitky. Ucpávkové víko do DN 100, je z temperované litiny. Sedlo v tělese a víku třmenovém je navařeno korozivzdornou ocelí. Kuželka do DN 100 včetně a vřeteno jsou z nerezové oceli. Kuželka od DN 125 je z uhlíkaté oceli s návarem těsnící plochy korozivzdornou ocelí. Těsnění je bezazbestové.

PN 40

POUŽITÍ

Jako uzavírací nebo vypouštěcí armatura, kdy je požadována zvýšená těsnost ucpávky s možností uzavření ucpávkového prostoru. Jako regulační orgán je nevhodný. Provozní látkou mohou být nebezpečné neagresivní kapaliny a plyny, a to pro tlaky do PN 40 a teploty do 400°C podle ČSN 13 0010:

PN 40
4,00 MPa při teplotě do 200°C
3,09 MPa při teplotě do 300°C
2,35 MPa při teplotě do 400°C

TECHNICKÝ POPIS

Ventil uzavírací přímý, třmenový se stoupajícím vřetenem, na kterém je upevněna kuželka. Těsnění vřetena prodlouženou ucpávkou, se zpětným uzávěrem.

OVLÁDÁNÍ

Ručním kolem.

MONTÁŽ

Do vodorovného i svislého potrubí.

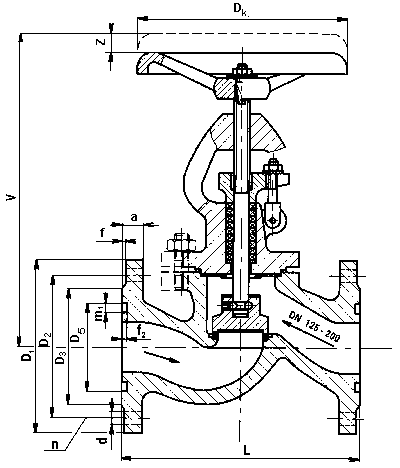

DN	L	V	D_k	D₁	D₂	D₃	D₅	a	f	f₂	d	n	m₁	z	kg
15	130	210	100	95	65	47	40	16	2	3	14	4	6	12	5,6
25	160	230	100	115	85	68	58	18	3	3	14	4	8	18	7,1
40	200	285	160	150	110	88	76	18	3	3	18	4	8	19	14,3
50	230	310	200	165	125	102	88	20	3	3	18	4	8	21	17,5
65	290	340	200	185	145	122	110	22	3	3	18	8	8	26	26,0
80	310	385	250	200	160	133	121	24	3	3	18	8	8	34	36,0
100	350	450	315	235	190	158	150	24	3	3	22	8	11	38	54,0
125	400	530	315	270	220	184	176	26	3	3	26	8	11	54	81,0
150	480	570	315	300	250	212	204	28	3	3	26	8	11	61	112,0
200	600	700	400	375	320	285	260	34	3	3	30	12	11	84	216,0
