VENTIL UZAVÍRACÍ S MĚKKÝM SEDLEM

VENTIL UZAVÍRACÍ S MĚKKÝM SEDLEM

V 35 111 616

POUŽITÍ

Jako uzavírací armatura pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapalyny a plyny, pro pracovní tlaky a teploty:

Teplota [°C]	DN 15 - 150	DN 200
Teplota [°C]	Tlak [MPa]
150	1,6	1

MATERIÁL

Těleso, třmen	šedá litina
Ucpávkové víko	šedá litina
Vřeteno, sedlo tělesa	korozivzdorná ocel
Kuželka	uhlíkatá ocel
Sedlo kuželky	PTFE
Těsnění vřetene	volí se dle druhu pracovní látky

PN 16

TECHNICKÝ POPIS

Ventil je třmenový. V tělese je zaválcováno sedlo, na které dosedá uzavíracá kuželka s měkkým sedlem. Kuželka je otočně spojená s vřetenem. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pod kuželku.

PŘIPOJENÍ

Připojovací a stavební rozměry jsou uvedeny v tabulce.

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130).

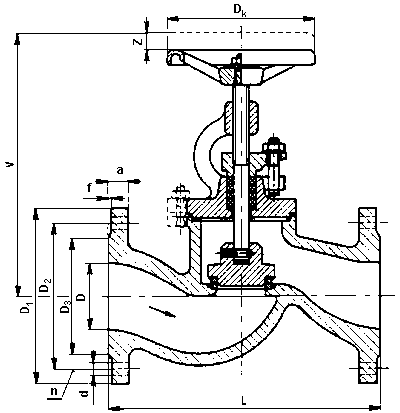

DN	D	L	V	z	D₁	D₂	D₃	a	f	d	n	D_k	kg
15	15	130	210	16	95	65	47	14	2	14	4	125	3,8
25	25	160	210	16	1150	85	68	16	2	14	4	125	5,0
40	40	200	245	16	150	110	88	18	3	18	4	160	9,5
50	50	230	255	18	165	125	102	20	3	18	4	160	11,5
65	70	290	310	24	185	145	122	20	3	18	4	200	19,5
80	80	310	325	30	200	160	133	22	3	18	8	200	24,0
100	100	350	385	38	220	180	158	24	3	18	8	250	38,0
125	125	400	435	45	250	210	184	26	3	18	8	250	54,0
150	150	480	475	50	285	240	212	26	3	22	8	315	85,0
200	200	600	620	76	340	295	268	30	3	22	12	400	160,0
