PN 40

VENTIL S REGULAČNÍ KUŽELKOU, PŘIVAŘOVACÍ

V 40 121 563, 263
V 40 121 5100, 2100

MONTÁŽ

Do vodorovného i svislého potrubí.

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3051. Úprava konců hrdel podle ČSN 13 1075.

MATERIÁL

Těleso a víko jsou pro teploty do 400°C z uhlíkaté ocelolitiny, pro teploty nad 400°C z legované ocelolitiny 42 2744.5. Vřeteno je z korozivzdorné oceli, kuželka a matice jsou pro teploty do 400°C z uhlíkové oceli, pro teploty nad 400°C z korozivzdorné oceli.

PN 40

POUŽITÍ

Jako regulační armatura. Provozní látkou mohou být neagresivní tekutiny, páry, olej a plyny, a to pro tlaky do PN 63 a PN 100 a pro teploty do 550°C dle ČSN 13 0010.

PN 63
6,30 MPa při teplotě do 200°C
4,87 MPa při teplotě do 300°C
3,70 MPa při teplotě do 400°C
4,90 MPa při teplotě do 500°C
2,15 MPa při teplotě do 550°C
PN 100
10,00 MPa při teplotě do 200°C
7,73 MPa při teplotě do 300°C
5,88 MPa při teplotě do 400°C
7,77 MPa při teplotě do 500°C
3,42 MPa při teplotě do 550°C

TECHNICKÝ POPIS

Ventil je třmenový. V tělese je navařena těsnící plocha, na kterou dosedá regulační kuželka. Vřeteno je ve víku utěsněno ucpávkou. Směr proudění do DN 65 je pod kuželku, od DN 80 je nad kuželku s vnitřním odtokem.

OVLÁDÁNÍ

Ručním kolem.

V 40 121 563, 263

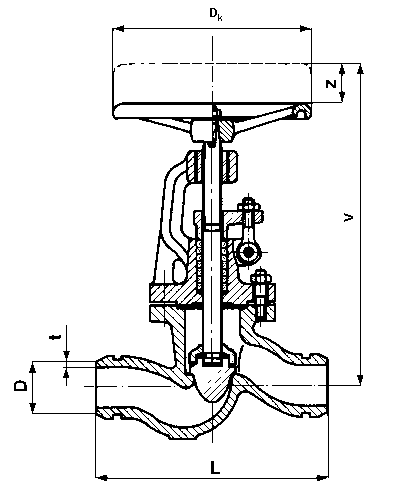

DN	D	L	V	z	t	D_k	kg
50	60,3	530	410	50	3,2	250	28
65	76,1	530	460	52	3,6	320	38
80	88,9	560	516	57	4,0	400	52
100	114,3	600	548	64	5,0	400	77
125	139,7	650	615	77	5,6	500	110
150	168,3	710	670	90	7,0	500	149
V 40 121 5100, 2100
DN	D	L	V	z	t	D_k	kg
50	60,3	530	410	50	4,5	250	28
65	76,1	530	460	52	5,0	320	38
80	88,9	560	516	57	5,6	400	52
100	114,3	600	548	64	7,0	400	77
125	139,7	650	615	77	8,0	500	110
150	168,3	710	670	90	10,0	500	149
