VENTIL S REGULAČNÍ KUŽELKOU

POUŽITÍ

Jako ručně ovládaná regulační armatura. U ventilu z titulu funkce nelze zaručit těsnost jako u klasického uzavíracího ventilu, a proto v případě požadavku těsnosti je třeba zařadit do potrubí ventil uzavírací. Provozní látkou mohou být voda, vodní pára, vzduch, neagresivní kapaliny a plyny do PN 40 a teploty do 400°C podle ČSN 13 0010:

PN 40
4,00 MPa při teplotě do 200°C
3,44 MPa při teplotě do 250°C
3,09 MPa při teplotě do 300°C
2,72 MPa při teplotě do 350°C
2,35 MPa při teplotě do 400°C

TECHNICKÝ POPIS

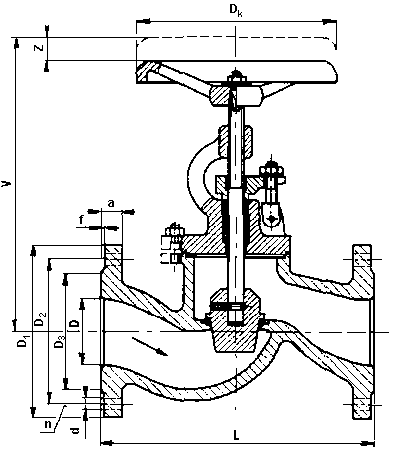

Ventil s regulační kuželkou, přímý, třmenový se stoupajícím vřetenem, na kterém je uchycena kuželka.

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042. Připojovací rozměry a úprava těsnících ploch přírub jsou podle ČSN 13 1060 a ČSN 13 1061 s hrubou těsnící lištou.
