VENTIL SEŘIZOVACÍ

VENTIL SEŘIZOVACÍ

V 41 111 616.01

TECHNICKÝ POPIS

Těleso s regulační kuželkou, přímý, s navtáním pro napojení manometrů, ze šedé litiny, ovládáný ručním kolem, se vyrábí pro PN 16 a pro teploty do 300°C, jako regulační orgán do teplovodních regulačních obvodů.

FUNKCE

Ventil slouží k seřizování regulačních obvodů otopných soustav. Na vstupním kanále tělesa jsou vyvrtány otvory pro připojení manometrů. Ventil je opatřen ukazatelem zdvihu pro přesné určení polohy kuželky a tím i určení průtoku pracovní tekutiny, který se uvádí Kv číslem. Jeho hodnoty jsou vyneseny do grafů, které je možno si vyžádat s podrobnou dokumentací u výrobce.

PN 16

POUŽITÍ

Jako regulační armatura. Používá se jako speciální seřizovací ventil do teplovodních okruhů pro vytápění obytných domů. Další použití je možné po dohodě s výrobcem. Přípustné přetlaky s přiřazením k teplotám určuje ČSN 13 0010:

PN 16
1,60 MPa při teplotě do 120°C
1,28 MPa při teplotě do 200°C
1,12 MPa při teplotě do 250°C
0,96 MPa při teplotě do 300°C

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042. Připojovací rozměry a úprava těsnících ploch přírub s hrubou těsnící lištou odpovídají ČSN 13 1060 a ČSN 13 1061.

MATERIÁL

Těleso, třmen a víko ucpávkové jsou ze šedé litiny. Kuželka, vřeteno a sedlo jsou z nerezavějící oceli. Těsnění v ucpávkovém prostoru je voleno podle protékající pracovní tekutiny.

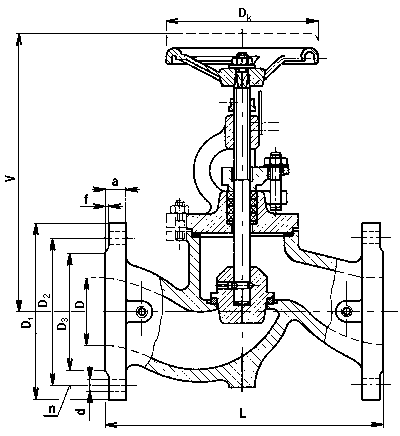

DN	D	L	V	D_k	D₁	D₂	D₃	a	f	d	n	kg
40	40	200	275	160	150	110	88	18	3	18	4	9,7
50	50	230	295	160	165	125	102	20	3	18	4	11,7
65	70	290	355	200	185	145	122	20	3	18	4	20,0
80	80	310	360	200	200	160	133	22	3	18	8	24,0
