VENTIL S REGULAČNÍ KUŽELKOU A ELEKTRICKÝM SERVOMOTOREM

VENTIL S REGULAČNÍ KUŽELKOU
A ELEKTRICKÝM SERVOMOTOREM

V 41 113 540

MATERIÁL

Těleso a víko jsou z uhlíkaté ocelolitiny. Sedlo v tělese, kuželka a vřeteno z korozivzdorné oceli. Těsnění je bezazbestové.

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042. Připojovací příruby a úprava těsnících ploch přírub jsou podle ČSN 13 1060 a ČSN 13 1061 s hrubou těsnící lištou.

MONTÁŽ

Ventily se montují do libovolné polohy s respektováním předpisů platných pro montáž elektr. servomotorů.

PN 40

POUŽITÍ

Jako regulační armaturu. U ventilu regulačního nelze garantovat těsnost jako u klasického uzavíracího ventilu, a proto v případě požadavku těsnosti je třeba zařadit do potrubí ventil uzavírací.Provozní tekutinou mohou být voda, vodní pára, vzduch, neagresivní kapaliny a plyny do

PN 40 a teploty do 400°C podle ČSN 13 0010:

PN 40
4,00 MPa při teplotě do 200°C
3,44 MPa při teplotě do 250°C
3,09 MPa při teplotě do 300°C
2,72 MPa při teplotě do 350°C
2,35 MPa při teplotě do 400°C

TECHNICKÝ POPIS

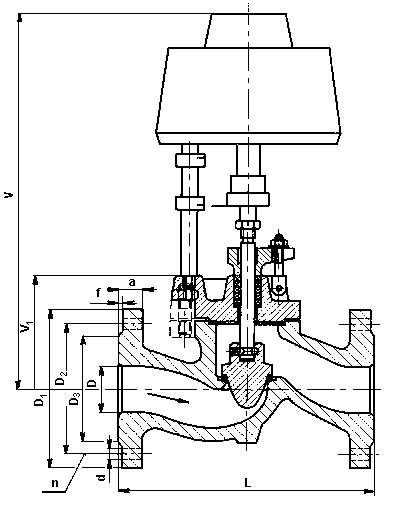

Ventil s regulační kuželkou je přímý. Vřeteno utěsněno ucpávkovými kroužky. Ovládání táhlovým elektrickým servomotorem. Ventil reguluje v sedle ventilu pomocí kuželky množství protékající tekutiny na výstupní straně ventilu. Kuželka má lineární nebo ekviprocentní charakteristiku.

POZNÁMKA

Celková výška (kóta V) a hmotnost závisí na použitém typu servomotoru.

DN	D	L	V₁	D₁	D₂	D₃	a	f	d	n
15	15	130	77	95	65	47	16	2	14	4
25	25	160	90	115	85	68	18	2	14	4
40	40	200	123	145	110	88	18	3	18	4
50	50	230	124	165	125	102	20	3	18	4
65	70	290	147	185	145	122	22	3	18	8
80	80	310	157	200	160	133	24	3	18	8
100	100	350	192	235	190	158	24	3	22	8
125	125	400	249	270	220	184	26	3	26	8
150	150	480	277	300	250	212	28	3	26	8
