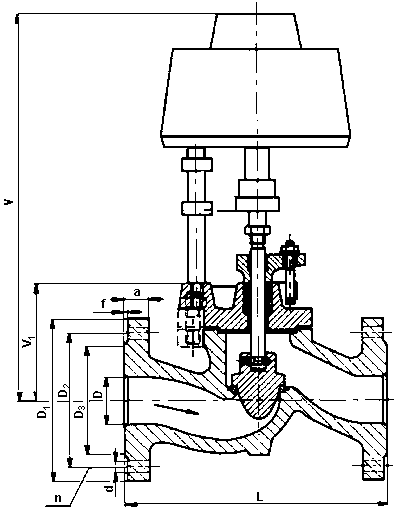

VENTIL S REGULAČNÍ KUŽELKOU A ELEKTRICKÝM SERVOMOTOREM

POUŽITÍ

Jako regulační armaturu. U ventilu regulačního nelze garantovat těsnost jako u klasického uzavíracího ventilu, a proto v případě požadavku těsnosti je třeba zařadit do potrubí ventil uzavírací.Provozní tekutinou mohou být voda, vodní pára, vzduch, neagresivní kapaliny a plyny do PN 16 a teploty do 300°C podle ČSN 13 0010:

PN 16
1,60 MPa při teplotě do 120°C
1,28 MPa při teplotě do 200°C
1,12 MPa při teplotě do 250°C
0,96 MPa při teplotě do 300°C

TECHNICKÝ POPIS

Ventil s regulační kuželkou je přímý. Vřeteno utěsněno ucpávkovými kroužky. Ovládání táhlovým elektrickým servomotorem. Ventil reguluje v sedle ventilu pomocí kuželky množství protékající tekutiny na výstupní straně ventilu. Kuželka má lineární charakteristiku. Tlakový spád v sedle ventilu je, vzhledem k silám, které způsobuje přetlak pracovní látky na kuželku a osovým silám používaných el. servomotorů, omezen.
