VENTIL REGULAČNÍ S ELEKTRICKÝM SERVOMOTOREM

VENTIL REGULAČNÍ
S ELEKTRICKÝM SERVOMOTOREM

V 41 113 616.01

MONTÁŽ

Montážní poloha je libovolná, kromě polohy, kdy je servopohon pod ventilem. Směr proudění musí souhlasit se šipkou na tělese. Před montáží musí být přívodní potrubí a vlastní ventil zbaven všech nečistot a konzervačních prostředků. Potrubí se zamontovaným ventilem nesmí přenášet žádné přídavné namáhání.

PN 16

POUŽITÍ

Jako regulační armatura. Je určen pro použití v topenářské a klimatizační technice, energetice a chemickém průmyslu, pro tlaky do PN 16 a teploty do 110°C.

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042 (DIN 3202). Připojovací rozměry odpovídají ČSN 13 1060 (DIN 2543).

MATERIÁL

Těleso a víko jsou z odlitky ze šedé litiny. Kuželka, pouzdro a vřeteno jsou z nerezavějící oceli.

TECHNICKÝ POPIS

Ventil s regulační kuželkou, přímý, ovládaný elektrickým servomotorem Landys & Gyr.
Diagram slouží pro určení součinitele Kv v závislosti na požadovaném průtočném množství a tlakovém spádu D p.

FUNKCE

Ventil reguluje průtok pracovní tekutiny. Kuželka má lineární charakteristiku. Provedení tlakově odlehčené kuželky umožňuje využívat ventil na plné D p. Při výpadku elektrického proudu zajišťuje použitý elektrický servopohon bezpečnostní funkci.

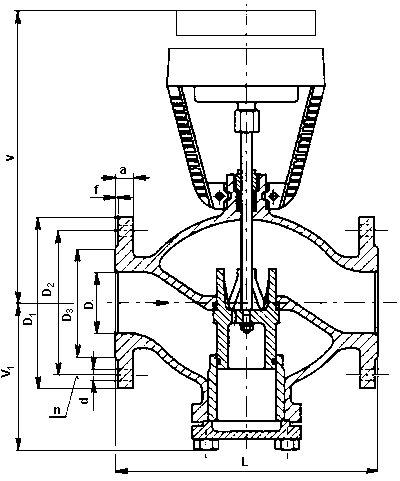

DN	D	L	V	V₁	D₁	D₂	D₃	a	f	d	n	z	kg
40	40	200	440	108	150	110	88	18	3	18	4	20	18
65	70	290	475	163	185	145	122	20	3	18	4	20	34
