VENTIL UZAVÍRACÍ PŘÍRUBOVÝ

VENTIL UZAVÍRACÍ PŘÍRUBOVÝ

V 45 111 0160

MATERIÁL

Těleso, víko, vřeteno a kuželka z nerez oceli. Těsnící plochy tvrdokov, Těsnění bezazbestové.

OVLÁDÁNÍ

Ručním kolem.

PN 160

POUŽITÍ

Jako uzavírací armatura pro vodu, neagresivní kapaliny, páru, plyny.

Provozní tlak:
- 16,0 MPa při teplotě do 200°C
- 12,5 MPa při teplotě do 300°C

TECHNICKÝ POPIS

Těleso z výkovku a přivařenými přírubami. Vešroubované třmenové víko. Stoupající vřeteno.

PŘIPOJENÍ

Jsou uvedeny v tabulce.

ZKOUŠENÍ

Standartně dle norem ČSN.

MONTÁŽ

Do libovolné polohy.

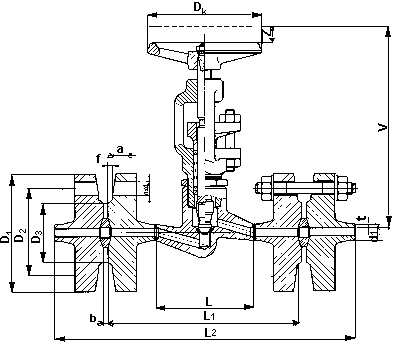

DN	d1	t	L	L2	D1	D2	D6	a	f	n	d	b	V	z	Dk
10	14	2,5	210	340	100	70	40	27	2	4	14	6	175	6	100
