VENTIL UZAVÍRACÍ, KOMBINOVANÝ

VENTIL UZAVÍRACÍ, KOMBINOVANÝ

V 45 181 4160
V 45 181 3250

POUŽITÍ

V základním provedení jako regulační orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Teplota [°C]	Materiál tělesa
	11 416	15 128
	Tlak [MPa]
200	16,0	25
300	12,5	25
400	10,0	20
475	-	16

MATERIÁL

Těleso	uhlíkatá nebo slitinová ocel
Nástavec	slitinová ocel na odlitky
Vřeteno	korozivzdorná ocel
Kuželka	korozivzdorná ocel + návar
Sedlo	korozivzdorná ocel (návar)
Těsnění vřetene ucpávky	PD 005/1

PN 160, PN 250

TECHNICKÝ POPIS

Ventil je nástavcového provedení. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Vřeteno je v nástavci utěsněno ucpávkou. Ventily se vyrábí jako kombinované, tzn. na vstupní straně jsou opatřeny přírubou. Směr proudění pracovní látky je pod kuželku.

PŘIPOJENÍ

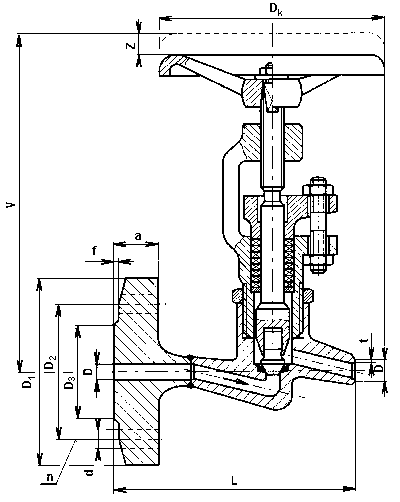

Připojovací a stavební rozměry jsou uvedeny v tabulce.

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem.

V 45 181 4160

DN	D	L	V	z	D₁	D₂	D₆	a	f	d	n	D_k	D_t	t	kg
10	8	157	175	6	120	85	40	30	2	18	4	100	14	3	4,7

V 45 181 3250 / 475°C

DN	D	L	V	z	D₁	D₂	D₆	a	f	d	n	D_k	D_t	t	kg
10	8	143	175	6	100	70	40	27	2	14	4	100	14	2,5	3,5
