VENTIL UZAVÍRACÍ, PŘÍRUBOVÝ VENTIL S REGULAČNÍ KUŽELKOU, PŘÍRUBOVÝ

VENTIL UZAVÍRACÍ, PŘÍRUBOVÝ
VENTIL S REGULAČNÍ KUŽELKOU, PŘÍRUBOVÝ

V 46 11 4160, 3160
V 40 111 4160, 3160

POUŽITÍ

Jako uzavírací armatura (typ V 46) nebo regulační armatura (typ V 40) pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Teplota [°C]	Materiál tělesa
	11 416	15 128
	Tlak [MPa]
-20	16	-
200	16	16
300	13	16
400	10	13
575	-	10

MATERIÁL

Těleso	uhlíkatá nebo slitinová ocel
Třmen	uhlíkatá nebo slitinová ocel na odlitky
Vřeteno	korozivzdorná ocel
Kuželka	korozivzdorná nebo slitinová ocel
Těsnění vřetene ucpávky	volí se dle druhu pracovní látky

PN 160

TECHNICKÝ POPIS

Ventil je třmenový. V tělese je navařeno sedlo, na které dosedá regulační kuželka. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění je pod kuželku.

PŘIPOJENÍ

Stavební délky dle ČSN 13 3042. Připojovací rozměry přírub dle ČSN 13 1060. Těsnící plochy přírub dle ČSN 13 1061.

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).

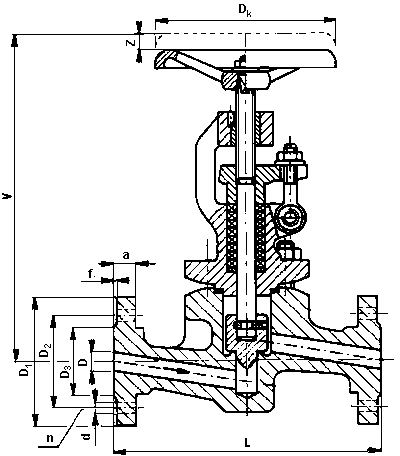

DN	D	L	V	z	D₁	D₂	D₆	a	f	d	n	D_k	kg
15	15	210	225	20	105	75	45	28	2	14	4	125	7,8
25	25	230	305	30	135	100	35	31	2	18	4	160	14,0
40	40	260	385	50	165	125	85	35	3	23	4	200	22,2
