VENTIL UZAVÍRACÍ, PŘIVAŘOVACÍ VENTIL S REGULAČNÍ KUŽELKOU, PŘIVAŘOVACÍ

VENTIL UZAVÍRACÍ, PŘIVAŘOVACÍ
VENTIL S REGULAČNÍ KUŽELKOU, PŘIVAŘOVACÍ

V 46 121 4160, 3160
V 40 121 4160, 3160

POUŽITÍ

Jako uzavírací armatura (typ V 46) nebo regulační armatura (typ V 40) pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Teplota [°C]	Materiál tělesa
	11 416	15 128
	Tlak [MPa]
- 20	16	-
200	16	16
300	13	16
400	10	13
575	-	10

MATERIÁL

Těleso	uhlíkatá nebo slitinová ocel
Třmen	uhlíkatá nebo slitinová ocel na odlitky
Vřeteno	korozivzdorná ocel
Kuželka	korozivzdorná nebo slitinová ocel
Těsnění vřetene ucpávky	volí se dle druhu pracovní látky

PN 160

TECHNICKÝ POPIS

Ventil je třmenový. V tělese je navařeno sedlo, na které dosedá regulační kuželka. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění je pod kuželku.

PŘIPOJENÍ

Stavební délky dle ČSN 13 3051. Úprava konců pro přivaření dle ČSN 13 1075 (ČSN 13 1070).

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).

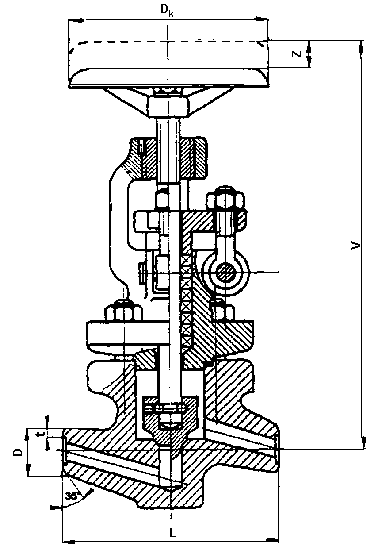

DN	D	t	L			Dk	kg
15	22	2,9	120	255	20	125	5,8
20	28	4,0	130	305	30	160	9,8
25	34	4,0	130	310	30	160	11,0
32	40	4,5	150	385	40	200	15,1
40	48	5,0	150	390	40	200	19,5
