VENTIL UZAVÍRACÍ NÁTRUBKOVÝ

VENTIL UZAVÍRACÍ NÁTRUBKOVÝ

V 67 131 732

PŘIPOJENÍ

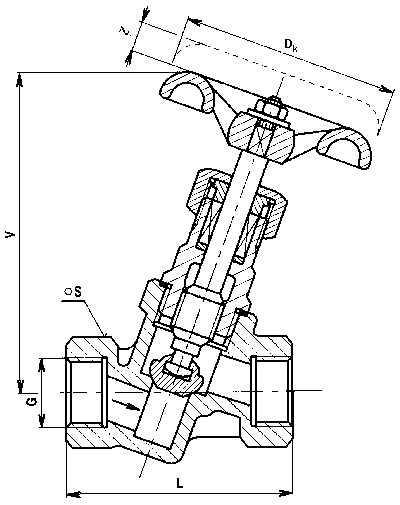

Ventil je na vstupu a výstupu opatřen nátrubky. Hlavní a připojovací rozměry jsou uvedeny v tabulce.

MONTÁŽ

Do libovolného potrubí.

PN 32

POUŽITÍ

Ventil lze použít jako uzavírací nebo vypouštěcí orgán, jako regulační orgán je nevhodný. Provozní látkou mohou být stlačený vzduch a jiné plyny a kapaliny pro tlaky do 3,20 MPa a teploty do 200°C. Použití ventilu pro agresivní tekutiny je nutno předem projenat s dodavatelem.

TECHNICKÝ POPIS

Ventil je hlavicový. Má točivé stoupající vřeteno. Směr proudění pod kuželku. Ovládání ručním kolem.

MATERÁL

Těleso a vřetenovod jsou výkovky z mosazi, kuželka a vřeteno jsou z korozivzdorné oceli.

DN	G	L	V	D_k	z	S	kg
10	3/8”	48	92	55	5	22	0,5
15	1/2”	65	92	55	5	27	0,7
20	3/4”	84	96	55	6	32	1,0
25	1”	95	120	75	6	41	1,7
32	1 1/4”	105	140	100	10	50	2,3
40	1 1/2”	140	147	125	12	60	3,3
50	2”	160	187	160	15	70	5,0
