VENTIL UZAVÍRACÍ MEMBRÁNOVÝ POGUMOVANÝ

VENTIL UZAVÍRACÍ MEMBRÁNOVÝ
POGUMOVANÝ

V 69 111 910

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042. Připojovací rozměry přírub jsou dle ČSN 13 1160. Příruby mají hrubou čelní plochu pogumovanou.

MATERÁL

Těleso, víko, kuželka a ruční kolo jsou ze šedé litiny. Vřeteno je z uhlíkaté oceli. Plochy tělesa přicházející do styku s provozní tekutinou jsou obloženy tvrdou pryží.

PN 10

POUŽITÍ

Ventil je určen k uzavírání průtoku bezpečných (nejedovatých, nevýbušných) kapalných provozních tekutin pro maximální provozní přetlak 0,60 MPa a teploty od -20°C do 70°C. Použití v korozivním prostředí je omezeno druhem, koncentrací, teplotou a tlakem provozní tekutiny a druhem použité pryže.

TECHNICKÝ POPIS

Ventil má točivé stoupající vřeteno.
Uzavíracím orgánem je pryžová membrána, která je ke kuželce připevněna v membráně zalitým šroubem. Na kuželce i ve víku ventilu jsou vytvořena žebra, která chrání membránu proti protržení tlakem provozní tekutiny.

MONTÁŽ

Do libovolného potrubí.

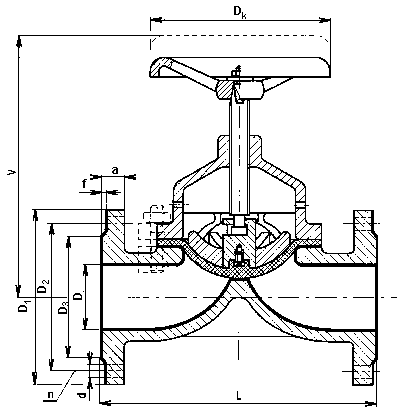

DN	D	L	V	D₁	D₂	D₃	D_k	d	a	n	kg
25	25	160	150	115	85	68	125	14	16	4	5,5
32	32	180	155	140	100	78	125	18	16	4	8,0
40	40	200	190	150	110	88	160	18	18	4	10,5
50	50	230	200	165	125	102	160	18	20	4	13,0
65	70	290	280	185	145	122	200	18	20	4	21,0
80	80	310	290	200	160	133	200	18	20	8	25,5
100	100	350	310	220	180	158	250	18	24	8	39,0
125	125	400	380	250	210	184	250	18	26	8	56,0
150	150	480	460	280	240	212	315	23	26	8	89,0
200	200	600	540	340	295	268	400	23	30	12	165,0
