VENTIL UZAVÍRACÍ MEMBRÁNOVÝ S PNEUMATICKÝM SERVOMOTOREM

VENTIL UZAVÍRACÍ MEMBRÁNOVÝ S PNEUMATICKÝM SERVOMOTOREM

V 69 114 910

MONTÁŽ

Ventil lze montovat do potrubí v libovolné poloze, doporučuje se však montáž se svislým vřetenem a pneupohonem nahoře. V jiných polohách musí být pneupohon podepřen nebo zavěšen. Směr nebo zařízení nesmí přenášet na zabudovaný ventil žádné přídavné namáhání.

FUNKCE

Ventil membránový, ovládaný pneumatickým pohonem, uzavírá nebo otevírá průtok pracovní tekutiny. Vřeteno je vsuvně vedené ve víku. Membrána, vykonávající funkci uzávěru ventilu, má dvě krajní polohy, které jsou určeny zdvihem válce.

PN 10

POUŽITÍ

Jako uzavírací nebo vypouštěcí armatura v chemickém a potravinářském průmyslu. Přípustný pracovní přetlak D p = 0,6 MPa. Teplota do 70°C.

TECHNICKÝ POPIS

Ventil membránový přírubový, ze šedé litiny, s ochranou vnitřního povrchu, ovládaný pneumatickým pohonem.

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042. Připojovací rozměry odpovídají ČSN 13 1060 a ČSN 13 1061.

MATERÁL

Těleso, víko, kuželka a podpěra jsou ze šedé litiny. Vřeteno je z nerezavějící oceli. Plochy, které přicházejí do styku s pracovní látkou, jsou povrchově chráněny pogumováním pryží NR (ČSN 62 2348.14), membrána je z téhož materiálu.

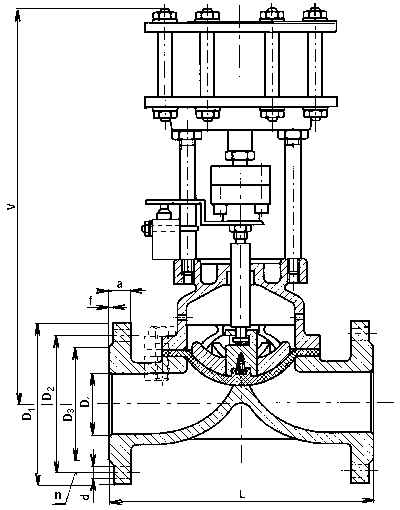

DN	D	L	V	D₁	D₂	D₃	a	f	d	n	kg
25	19	160	366	115	85	68	16	2	14	4	17,0
32	26	180	370	140	100	78	16	2	18	4	19,0
40	34	200	402	150	110	88	18	3	18	4	21,0
50	44	230	412	165	125	102	20	3	18	4	24,0
65	59	290	563	185	145	122	20	3	18	4	44,0
80	74	310	683	200	160	133	20	3	18	8	59,0
100	94	350	705	220	180	158	24	3	18	8	69,0
125	119	400	805	250	210	184	26	3	18	8	86,0
150	144	480	886	285	240	212	26	3	23	8	149,0
