VENTIL UZAVÍRACÍ MEMRÁNOVÝ POGUMOVANÝ

VENTIL UZAVÍRACÍ MEMRÁNOVÝ POGUMOVANÝ

V 77 111 910

MATERÁL

Hlavní části ventilu jsou ze šedé litiny. Vřeteno je z uhlíkové oceli. Druh a jakost pryže je závislá na protékající provozní tekutině.

MONTÁŽ

Do libovolného potrubí.

PN 10

POUŽITÍ

Ventil lze použít jako uzavírací nebo vypouštěcí orgán, jako regulační orgán je nevhodný. Provozní látkou mohou být odpadní vody, agresivní i husté látky, kyseliny, louhy a chemické látky a to pro tlaky do 1,00 MPa a teploty do 80°C dle ČSN 13 0010. Nedoporučuje se používat pro provozní tekutiny krystalizující.

TECHNICKÝ POPIS

Vřeteno má netočivé stoupající vřeteno. Ovládání ručním kolem.

PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3045. Připojovací rozměry přírub a úprava těsnících ploch dle ČSN 13 1060 a ČSN 13 1061.

DN	25	40	50	65	80	100	150
prac. přetlak v Mpa do	1,00	0,95	0,90	0,80	0,75	0,70	0,60
tlakový spád v Mpa do	0,80	0,70	0,70	0,60	0,50	0,40	0,30

Při tlakových rázech nesmí nejvyšší hodnota rázového přetlaku překročit 50% tabulkových údajů

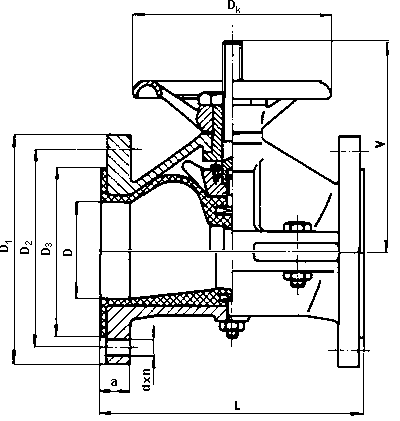

DN	D	D₁	D₂	D₃	D_k	L	V	a	d	n	kg
25	22	115	85	66	125	160	130	19	14	4	6
40	34	145	110	86	160	170	140	21	18	4	8
50	44	160	125	100	160	180	160	23	18	4	10
65	64	180	145	120	160	200	170	24	18	4	14
80	76	195	160	140	200	210	210	26	18	4	18
100	90	215	180	156	250	230	230	27	18	8	23
150	140	280	240	210	315	280	375	28	23	8	40
