VENTIL UZAVÍRACÍ MEMBRÁNOVÝ POGUMOVANÝ

VENTIL UZAVÍRACÍ MEMBRÁNOVÝ
POGUMOVANÝ

V 78 111 910

MATERÁL

Těleso je ze šedé litiny, vřeteno z korozivzdorné oceli. Plochy tělesa přicházejí do styku s provozní látkou jsou obloženy tvrdou pryží.

MONTÁŽ

Do libovolného potrubí.

PN 10

POUŽITÍ

Ventil lze použít jako uzavírací nebo vypouštěcí orgán, jako regulační orgán je nevhodný. Provozní látkou mohou být agresivní kapaliny, kyseliny a louhy, a to pro tlaky do 1 MPa a teploty do 80°C.

TECHNICKÝ POPIS

Ventil má točivé stoupající vřeteno. Na kuželce i ve víku jsou vytvořena žebra, která chrání membránu proti protržení. Membrána je ke kuželce připevněna v membráně zalitým šroubem. Ovlásání ručním kolem.

PŘIPOJENÍ

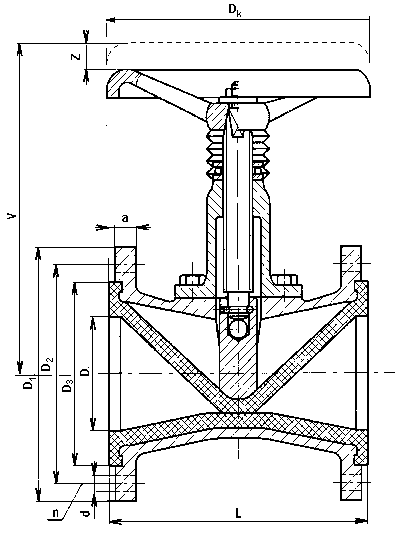

Hlavní a připojovací rozměry jsou uvedeny v tabulce. Příruby mají hrubou čelní plochu pogumovanou.

DN	D	L	V	D_k	D₁	D₂	D₃	a	d	n	z	kg
25	25	160	125	125	115	85	68	17	14	4	23	4,5
40	40	240	140	160	150	110	88	18	18	4	30	7,5
50	50	250	160	160	165	125	102	20	18	4	37	10,2
65	65	270	190	200	185	145	122	20	18	4	50	13,0
80	80	280	205	200	200	160	133	22	18	8	60	18,4
100	100	300	245	250	220	180	158	24	18	8	70	24,0
150	150	350	320	315	285	240	212	24	22	8	105	46,0
