VENTIL UZAVÍRACÍ, POLYPROPYLENOVÝ, PŘÍRUBOVÝ VENTIL UZAVÍRACÍ, POLYPROPYLENOVÝ, NÁTRUBKOVÝ

VENTIL UZAVÍRACÍ, POLYPROPYLENOVÝ, PŘÍRUBOVÝ
VENTIL UZAVÍRACÍ, POLYPROPYLENOVÝ, NÁTRUBKOVÝ

V 99 111 916
V 99 131 916

POUŽITÍ

Jako uzavírací armatura pro agresivní látky (kyseliny a louhy, elektrolyty, solné roztoky, barvy) v chemickém, potravinářském a textilním průmyslu, v úpravnách vody a pro výrobu léčiv. Je určen pro pracovní tlaky a teploty:

Teplota [°C]	DN
	10 - 32	40 - 65
	Tlak [MPa]
20	1,6	1,0
60	1,6	1,0
90	0,6	0,6
120	0,2	0,2

Použití je omezeno druhem, teplotou a koncentrací provozní tekutiny.

PN 250

TECHNICKÝ POPIS

Těleso ventilu a příruby jsou vylisovány jako jeden celek z tlastostěnného, homogenního materiálu. Připojení je přírubové (dodává se s nevrtanými přírubami) nebo nátrubkové, se šroubením. Těleso je šikmé se zašroubovanou hlavicí . Na stoupajicím vřetenu je volně uložena kuželka.

PŘIPOJENÍ

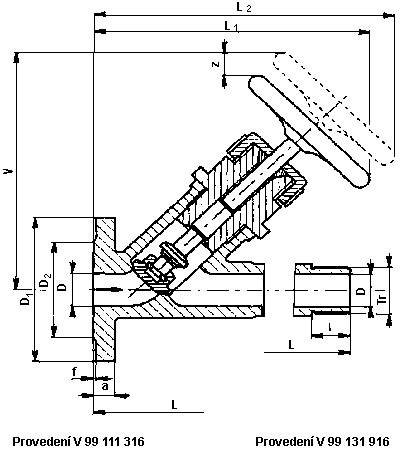

Připojovací a stavební rozměry jsou uvedeny v tabulce.

MATERIÁL

Těleso, hlavice	polypropylen
Vřeteno, kuželka	polypropylen
Těsnící kroužek	polyolefin

ZKOUŠENÍ

Ventil je zkoušen podle DIN 3230.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem.

DN	D	L	L₁	L₂	V	z	D₁	D₃	Tr	a	f	I	kg
10	10	120	170	183	145	13	90	47	Tr 22 x 2	16	2	14	0,32
15	15	130	175	188	145	13	95	68	Tr 26 x 2	16	2	14	0,36
20	20	150	204	222	185	18	105	88	Tr 32 x 2	18	2	16	0,60
25	25	160	210	232	192	22	115	102	Tr 40 x 3	18	2	16	0,68
32	32	180	258	290	245	32	140	122	Tr 48 x 3	21	3	18	1,27
40	40	200	268	300	247	32	150	133	Tr 58 x 3	21	3	18	1,40
50	50	230	317	357	298	40	165	158	Tr 75 x 4	23	3	20	1,94
65	65	290	369	419	343	50	185	184	Tr 90 x 5	23	3	20	2,90
