ZPEVNĚNÝ VENTIL PŘÍRUBOVÝ Z 15.1 117 - X100, -X160, -X250, -X320, -X400

ZPEVNĚNÝ VENTIL PŘÍRUBOVÝ

Z 15.1 117
- X100, -X160, -X250, -X320, -X400

TECHNICKÝ POPIS

Těleso je zápustkový výkovek. K tělesu oboustranně přivařeny příruby. Zašroubované víko. Volně (posuvně) uložená kuželka. Vyznačený směr proudění.

MONTÁŽ

Pouze do vodorovného potrubí, s víkem nahoře. Směr proudění pod kuželku.

PN 100 - 400

POUŽITÍ

Samočinný zpětný uzávěr zamezující zpětnému proudění provozní látky. Určený pro vodu, vodní páru, plyny a jiné látky používané v energetických a chemických provozech.

ZKOUŠENÍ

Standartně dle norem ČSN nebo DIN.

MATERIÁL

Těleso (X):
- 4 = 11 416 pro provozní teploty do 400°C
- 3 = 15 128 pro provozní teploty do 560°C
- 0 = 17 247 pro provozní teploty do 550°C
17 134 pro provozní teploty do 580°C

Těsnící plochy sedla a kuželky navařeny tvrdou slitinou. Těsnění víka z bezazbestového materiálu.

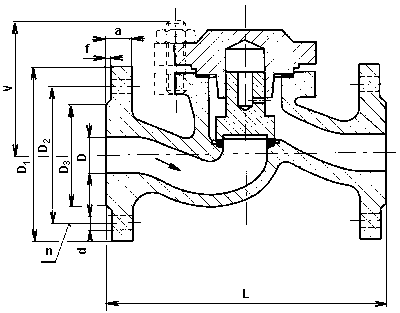

DN	PN	Rozměr (mm)					Ztrátový součinitel	Hmotnost kg ČSN
DN	PN	A	D₀ČSN	H	L₁	V	Ztrátový součinitel	Hmotnost kg ČSN
15	100	54	17,0	34	210	77	9,07-17,42	2,5
	160		16,0		210			3,5
	250		15,0		230			6,0
	320		14,0		230			6,0
	400		12,0		260			8,0
25	100	64	26,0	48	230	96	9,86*17,78	5,2
	160		25,0		230			6,5
	250		22,0		260			8,5
	320		20,0		260			10,0
	400		18,0		300			14,0
40	100	78	38,0	66	260	128	8,30-16,73	8,5
	160		35,0		260			11,5
	250		31,0		300			15,5
	320		28,5		300			17,0
	400		26,5		350			26,0
50	100	94	49,0	83	300	145	7,79-13,33	11,5
	160		46,0		300			15,0
	250		41,0		350			17,5
	320		37,0		350			19,5
	400		33,0		400			30,5
