VENTIL ZPĚTNÝ PŘÍMÝ

Z 15 117 016
Z 15 117 040
PŘIPOJENÍ

Stavební délky odpovídají ČSN 13 3042. Připojovací rozměry přírub a úprava těsnících ploch dle ČSN 13 1160 a ČSN 13 1061.

MONTÁŽ

Do vodorovného potrubí s víkem nahoře.
PN 16, PN 40

POUŽITÍ

Ventil lze použít jako samočinný zpětný uzávěr. U ventilu nelze zaručit těsnost jako u klasického uzavíracího ventilu, a proto v případě požadavku těsnosti je třeba zařadit do potrubí ventil uzavírací. Provozní látkou mohou být agresivní kapaliny, páry a plyny a to pro tlaky do 1,6 MPa a 4,0 MPa a teploty do 200°C.

TECHNICKÝ POPIS

Ventil má proudnicový tvar tělesa. Kuželka je vedena ve víku. Proudění pod kuželku.

MATERIÁL

Těleso a víko jsou z korozivzdorné ocelolitiny 42 2931. Kuželka je z korozivzdorné oceli.

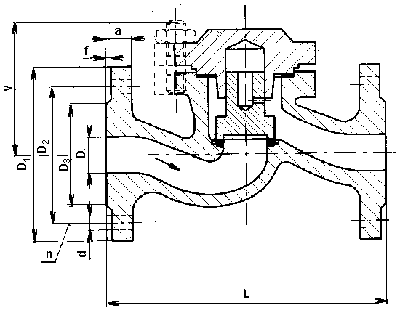

Z 15 117 016
DN D L V D1 D2 D3 f a d n kg
65 70 290 115 180 145 122 3 18 18 4 18
80 80 310 130 195 160 138 3 20 18 8 22
100 100 350 144 215 180 158 3 20 18 8 33
125 125 400 168 245 210 188 3 22 18 8 50
150 150 480 186 280 240 212 3 22 23 8 75
200 200 600 260 335 295 268 3 24 23 12 140
Z 15 117 040
DN D L V D1 D2 D3 f a d n kg
15 15 130 70 95 65 45 2 16 14 4 2,5
20 20 150 70 105 75 58 2 18 14 4 3,1
25 25 160 70 115 85 68 2 18 14 4 3,8
32 32 180 92 135 100 78 2 18 18 4 6,8
40 40 200 92 145 110 88 3 18 18 4 7,9
50 50 230 92 160 125 102 3 20 18 4 9,7
65 70 290 132 180 145 122 3 22 18 8 22,0
80 80 310 150 195 160 138 3 24 18 8 30,0
100 100 350 168 230 190 162 3 24 23 8 45,0
125 125 400 198 270 220 188 3 26 27 8 70,0
150 150 480 230 300 250 218 3 28 27 8 95,0
200 200 600 273 375 320 280 3 34 30 12 170,0
