PN 100

VENTIL ZPĚTNÝ PŘÍRUBOVÝ

Z 15 117 4100
Z 15 117 3100

OVLÁDÁNÍ

Samočinné, tlakem pracovní látky.

POUŽITÍ

Jako samočinný uzávěr zamezující zamezující zpětnému proudění media. Pro vodu, vodní páru a jiné neagresivní kapaliny. Použití pro plynné media nutno zvlášť dohodnout.

Teplota [°C]	Materiál tělesa
	11 416	15 128
	Tlak [MPa]
-20	10	-
200	10	10,0
300	8	8,9
400	6	8,0
550	-	6,3

PN 100

TECHNICKÝ POPIS

Kované těleso. Víkové provedení. Posuvně uložena kuželka.

MATERIÁL

Těleso:
- 4 = 11 416 do 400°C
- 3 = 15 128 do 550°C

Těsnící plocha - tvrdokov

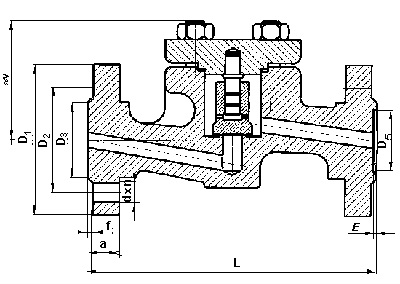

ZÁKLADNÍ ROZMĚRY

Jsou uvedeny v tabulce. Připojovací příruby dle ČSN, DIN.

MONTÁŽ

Do vodorovného potrubí s víkem nahoře.

DN	D1	a	D3	f	D5	f2	D2	n	d	L	V	kg
15	105	20	47	2	40	3	75	4	14	210	95	6,0
25	140	24	68	2	58	3	100	4	18	230	120	9,8
40	170	26	88	3	76	3	125	4	22	260	150	17,5
