PN 160

VENTIL ZPĚTNÝ PŘÍRUBOVÝ

Z 15 117 4160
Z 15 117 3160

POUŽITÍ

Jako samočinný uzávěr zamezující zpětnému proudění media. Pro vodu, vodní páru a jiné neagresivní kapaliny. Použití pro plynné media nutno zvlášť dohodnout.

Teplota [°C]	Materiál tělesa
	11 416	15 128
	Tlak [MPa]
-20	16	-
200	16	16
300	13	16
400	10	13
575	-	10

PN 160

TECHNICKÝ POPIS

Kované těleso. Víkové provedení. Posuvně uložena kuželka.

MATERIÁL

Těleso:
- 4 = 11 416 do 400°C
- 3 = 15 128 do 575°C

Těsnící plocha - tvrdokov

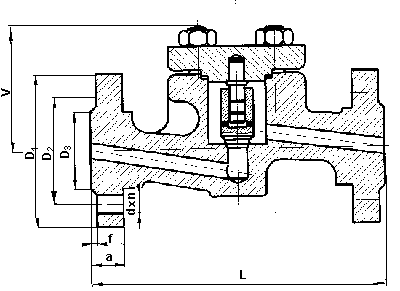

ZÁKLADNÍ ROZMĚRY

Jsou uvedeny v tabulce. Připojovací příruby dle ČSN, DIN.

MONTÁŽ

Do vodorovného potrubí s víkem nahoře.

OVLÁDÁNÍ

Samočinné, tlakem pracovní látky.

DN	D1	a	D3	f	D2	n	d	L	V	kg
15	105	20	47	2	100	4	14	210	95	-
20	135	31	65	2	100	4	18	230	115	-
25	140	31	65	2	125	4	18	230	115	-
32	165	35	85	3	125	4	23	260	145	-
40	165	35	85	3	125	4	23	260	145	-

DN	D1	a	D3	f	D2	n	d	L	V	kg
15	105	20	47	2	100	4	14	210	95	-
20	135	31	65	2	100	4	18	230	115	-
25	140	31	65	2	125	4	18	230	115	-
32	165	35	85	3	125	4	23	260	145	-
40	165	35	85	3	125	4	23	260	145	-

DN	D1	a	D3	f	D2	n	d	L	V	kg
15	105	20	47	2	100	4	14	210	95	-
20	135	31	65	2	100	4	18	230	115	-
25	140	31	65	2	125	4	18	230	115	-
32	165	35	85	3	125	4	23	260	145	-
40	165	35	85	3	125	4	23	260	145	-

DN	D1	a	D3	f	D2	n	d	L	V	kg
15	105	20	47	2	100	4	14	210	95	-
20	135	31	65	2	100	4	18	230	115	-
25	140	31	65	2	125	4	18	230	115	-
32	165	35	85	3	125	4	23	260	145	-
40	165	35	85	3	125	4	23	260	145	-
